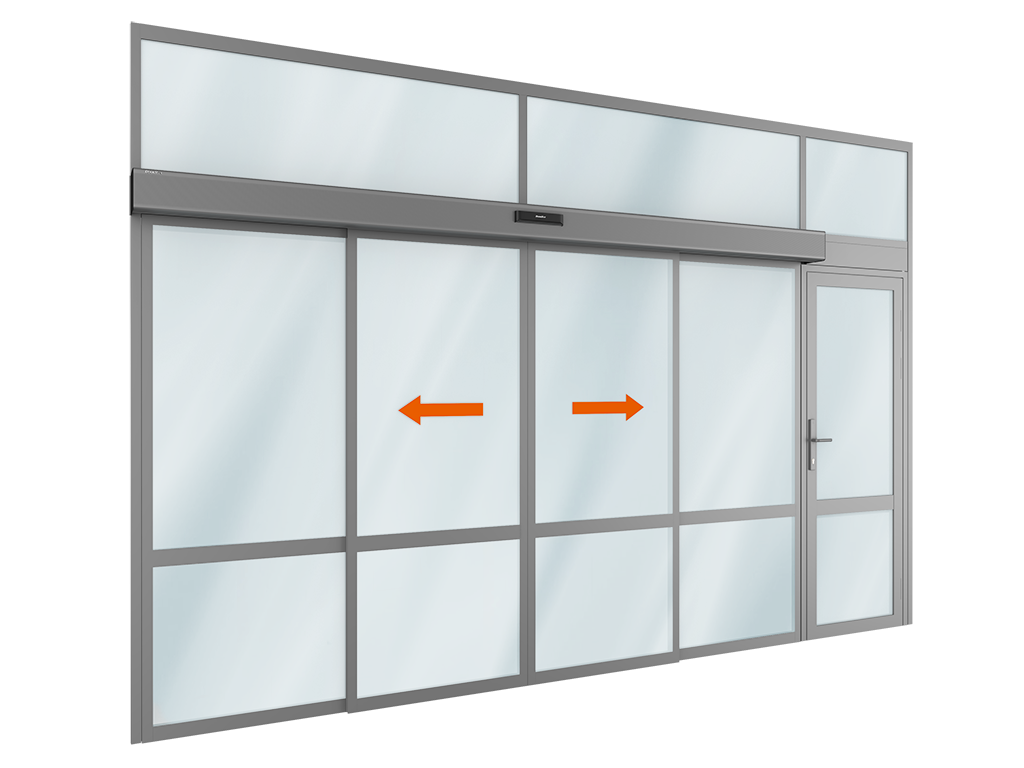

Две подвижные, две неподвижные, одна распашная створки и фрамуга сверху для привода AD-SP

Автоматическая раздвижная дверь предназначена для установки в проемы входных групп различных коммерческих объектов с интенсивным потоком людей, таких как торгово-развлекательные и бизнес-центры, рестораны, складские и производственные комплексы, медицинские учреждения, здания общественно-бытового назначения. Конструкции автоматической двери с фрамугой и распашными дверями позволяют закрывать высокие проемы (до 4 м), а также проемы, в которых отсутствует притолока нужной высоты, и при этом обеспечивают наличие эвакуационных выходов через распашные двери шириной 1 200 мм.

Зона применения

  • Медицинские учреждения
    Входные группы больниц и поликлиник, операционные и стерильные зоны, аптечные и лабораторные помещения, отделения неотложной помощи.
  • Торговые объекты
    Торговые центры и супермаркеты, сетевые магазины («Пятерочка», «Магнит», «Перекресток»), магазины у дома и бутики, аптеки, салоны и отделения банков.
  • Гостиницы и рестораны
    Входные группы отелей, разделение зон (например: холл — ресторан — кухня), конференц-залы и банкетные пространства.
  • Транспортные узлы
    Аэропорты, вокзалы, автостанции, входы в терминалы и залы ожидания, эвакуационные выходы и выходы на перроны.
  • Промышленные и технические здания
    Чистые зоны на производстве, зоны загрузки/разгрузки, разделение производственных и административных помещений, проходные.

Преимущества

  1. Функциональность
    Возможность эксплуатации изделия в шести режимах позволяет решить любую задачу по организации прохода людей.
  2. Разнообразие заполнения створки
    Возможность заполнения створки безопасным стеклом толщиной 8 или 9 мм или стеклопакетом 24 мм.
  3. Легкая сборка
    Уникальное сухарное соединение позволяет значительно сократить время сборки створок и монтажа изделия в целом, а также увеличивает световой просвет.
  4. Разнообразие конструкций и классов изделий
    Преимущество позволяет подобрать оптимальную конструкцию изделия для любого проема: при отсутствии притолоки и пристенков, при ограниченной (недостаточной) ширине пристенков, при отсутствии иных выходов из помещения.
  5. Привлекательная цена
    За счет снижения металлоемкости и оптимизации профильной системы конструкции изделие имеет привлекательную цену.

Дизайн

Дизайн заполнения

Наличие двусторонней покраски створок. Заполнeние любого типа толщиной 8, 9 и 24 мм

Стандартные цвета

  • RAL 9016 (белый)
  • RAL 9006 (металлик гладкий)
  • RAL 7004 (серый)
  • RAL 1014 (бежевый)
  • RAL 2004 (оранжевый)
  • RAL 3020 (красный)
  • RAL 3005 (бордовый)
  • RAL 6018 (салатовый)
  • RAL 6005 (зеленый)
  • RAL 7016 (антрацит)
  • RAL 5005 (синий)
  • RAL 8017 (коричнево-красный)
  • RAL 9005 (черный)
  • RAL 8014 (коричневый)

Таблица размеров

Параметр Показатель
Высота проема, мм 2 505–4 000
Ширина проема для двустворчатых дверей, мм 3 746–6 200 (с двумя неподвижными, одной распашной створками и фрамугой)
Притолока, мм Не требуется

Конструкция

  1. Профиль cтворки вертикальный
  2. Профиль cтворки горизонтальный
  3. Штапик
  4. Заполнение 8 мм, 9 мм (со штапиком) или 24 мм (без штапика)
  5. Уплотнитель внутренний
  6. Уплотнитель внешний
  7. Уплотнитель центральный

Подготовка строительного объекта

Параметры проема:

Н — высота проема (расстояние от чистого пола до верха проема);
В — ширина проема (расстояние от левого края до правого края проема);
h — высота притолоки (расстояние от верха проема до потолка).

Замер притолоки, проема по ширине и высоте выполняется минимум в двух местах. За итоговый размер всегда принимается наименьшая величина.

Требования к строительному объекту

Для кaчественного монтажа конструкции и для ее надежного функционирования в дальнейшем, необходимо осуществить подготовку проема помещения. Существуют определенные требования к чистоте проема:

1. Проем должен иметь прямоугольную форму.
2. Поверхность плоскостей обрамления должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин.
3. Поверхность пола должна быть ровной, горизонтальной, без выступов и впадин. Предусмотрено отклонение до 1 мм на 1 м.
4. Вертикальная и горизонтальная поверхности должны быть ровными с отклонением до 1 мм на 1 м.
5. Если проемы подготовлены с отклонениями от изложенных требований, то перед снятием размеров и началом монтажа необходимо устранить данные отклонения.
6. Притолока и боковые пристенки должны быть в одной плоскости.
7. Обрамление проема должно быть в виде капитальной конструкции, сварной трубы, фасадного профиля или витража.

Способы монтажа

  • Монтаж короба автоматической двери в проем.
  • Монтаж короба телескопической двери в проем.

Стандартные конструктивные решения

Двустворчатая дверь в конструкциях с фрамугой, двумя неподвижными и одной распашной створками

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 3 746–6 200
H, мм Высота проема 2 505–4 000
W, мм Ширина прохода 1 200–2 427
K, мм Высота прохода 2 129–2 529

Двустворчатая дверь

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема Дo 3 000
H, мм Высота проема Дo 3 000

Одностворчатая дверь с одной неподвижной створкой (открывание влево)

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема До 5 000
H, мм Высота проема До 3 000

Двустворчатая дверь с двумя неподвижными створками

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема До 6 000
H, мм Высота проема До 3 000

Одностворчатая дверь с одной неподвижной створкой и фрамугой

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 184–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 700–3 000
K, мм Высота прохода 1 800–3 000

Двустворчатая дверь с двумя неподвижными створками и фрамугой

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 806–6 200
H, мм Высота проема 2 200–4 000
W, мм Ширина прохода 1 000–3 000
K, мм Высота прохода 1 800–3 000

Двустворчатая дверь с цельностеклянными створками

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема До 3 000
H, мм Высота проема До 3 000

Базовая комплектация

  1. Электродвигатeль (арт. AD-01SP).
  2. Контроллер (арт. AD-03SP).
  3. Переключатель режимов с дисплеем (арт. AD-08SP).
  4. Датчик движения (арт. AD-06, 1 шт.).
  5. Комбинированный датчик движения и безопасности (арт. AD-34, 1 шт.).
  6. Натяжной ролик (арт. AD-14SP, 1 шт.).
  7. Комплект кареток (арт. AD-15SP, 4 шт.) в приводе AD-SP.
    * Комплект кареток (4 шт.) для внешних створок в приводе AD-SP-TELESCOPE.
    * Комплект кареток (4 шт.) для внутренних створок в приводе AD-SP-TELESCOPE.
  8. Комплект боковых крышек короба (арт. AD-16SP, 2 шт.) в AD-SP/ * (арт. AD-16SPTel, 2 шт.) в AD-SP-TELESCOPE.
  9. Приводной ремень (арт. AD-17, 11 м).
  10. Комплект стопоров (арт. AD-19SP, 2 шт.) в приводе AD-SP.
    * Комплект стопоров (2 шт.) в приводе AD-SP-TELESCOPE.
  11. Комплект держателей ремня (арт. AD-20SP, 2 шт.).
  12. Нижняя направляющая в пол (арт. TPP-001-32D, 2 шт.).
  13. Короб с крышкой (арт. AHDS35 2009, 2011, 2012) для привода AD-SP/ * (арт. AHDS35 2019-2023) для привода AD-SP-TELESCOPE.
  14. Рельс с уплотнителем (арт. AHDS35 2010 c AD-29) для привода AD-SP/ * (арт. AHDS35 2023 c AD-29TEL, 2 шт.) для привода AD-SP-TELESCOPE.
  15. Профиль под фотоэлемент (арт. AHDS35 0213, 2 шт.).
  16. Профиль ствoрки вертикальный с вырубкой в торце 30 × 35 мм (арт. AHDS35 0106.FREZ).
  17. Профиль створки горизонтальный 64 × 35 мм (арт. AHDS35 0108).
  18. Комплект закладных пластин (арт. AD-100KIT, 2 комп.).

Дополнительная комплектация

  1. AD-07SP – электромеханический замок для привода AD-SP, обеспечивает надeжную защиту от несанкционированного проникновения / * (арт.AD-07SPTEL) для привода AD-SP-TELESCOPE.
  2. AD-27 – аккумулятoрная батарея (емкость 2,0 Аh) обеспечивает бесперебойную работу двери без внешнего питания в течение 15–30 минут (170 циклов).
  3. AD-30 – беспроводная (локтевая) кнопка PUSH. Используется для ручного контактного управления дверью вместо датчика движения (открывание двери путем нажатия на кнопку).
  4. AD-31 – бесконтактная инфракрасная кнопка. Используется для ручного бесконтактного управления дверью вместо датчика движения (от 1 до 15 см).
  5. AD-32 – переключатель режимов работы с ключом (5 режимов). Используется вместо переключателя режимов с дисплеем и обеспечивает ограниченный доступ к управлению дверью.
  6. AD-34 – комбинированный датчик движения и безопасности. Объединяет в одном корпусе микроволновый датчик-радар движения и инфракрасную шторку безопасности в проеме.
  7. AD-09 – комплект фотоэлементов, обеспечивающий безопасность в проеме двери.

Технические характеристики

Параметр Значение Примечание
Толщина профилей, мм 35
Толщина заполнения, мм 8 или 9 Облегченная створка
Максимальная высота, м 4
Максимальный вес створки, кг. 200/180 Одностворчатая дверь/двустворчатая дверь
Двигатель, В 24
Мощность, Вт 100
Напряжение питания, В 220
Диапазон рабочих температур, °С -20…+70
Интенсивность использования, % 100 Для интенсивного прохода, круглосуточно
