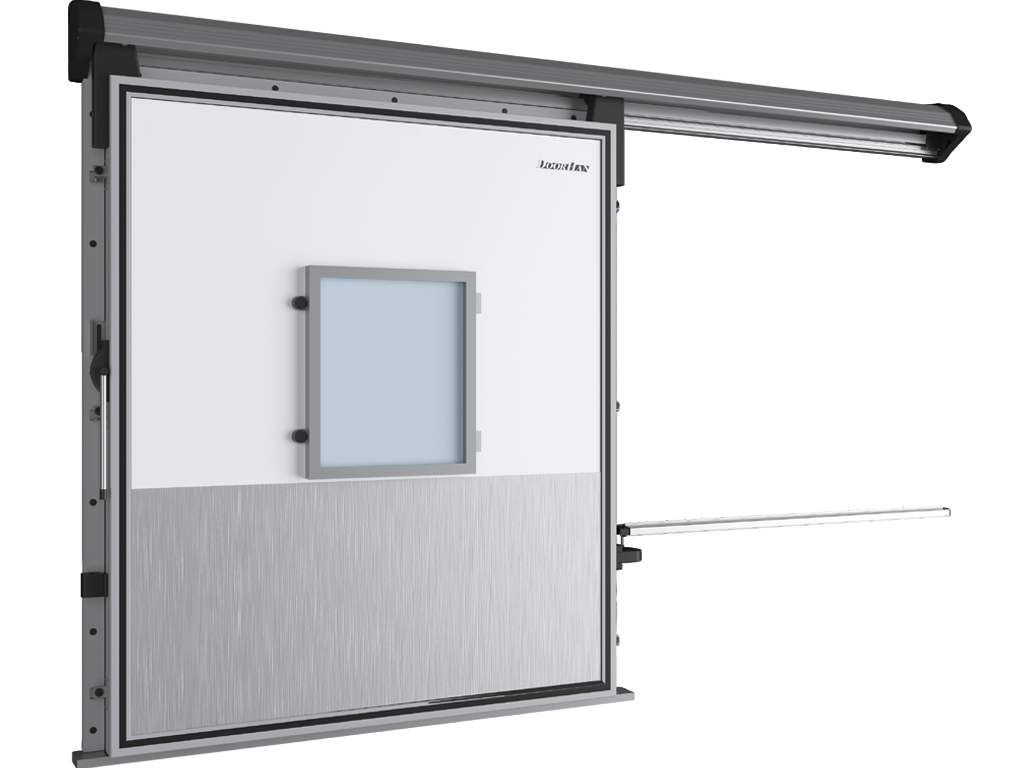

Официальный представительУстанавливается в составе герметичных камер для хранения фруктов и овощей в регулируемой газовой среде. Применение в конструкции специализированного уплотнителя и эксцентриковых задвижек обеспечивает надежную герметичность. Алюминиевая рама и окантовка полотна гарантируют надежную работу конструкции в условиях повышенной влажности. Установка смотрового окна облегчает контроль за качеством хранимой продукции.
Преимущества
- Герметичность,
Стопроцентная герметичность двери позволяет сохранить более высокое давление внутри помещения. - Коррозионная стойкость.
Алюминий, использующийся для изготовления рамы и каркаса полотна, гарантирует повышенную коррозионную стойкость конструкции. - Надежное запирание.
Установка эксцентриковых механизмов обеспечивает надежное запирание дверей. - Простой монтаж.
Легкая и надежная алюминиевая рама обеспечивает простоту монтажа. - Удобство пользования.
Люк со смотровым окном дает возможность контролировать состояние хранимых продуктов.
Дизайн
Поверхность сэндвич-панелей
- Гладкая
Цвета
- RAL 9003 белый (полотно)
- RAL 9006 серебристый (окантовка полотна)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 1 600–3 000 |
| Высота проема, мм | 1 800–3 500 |
| Толщина изоляции, мм | 80 |
Размеры проема

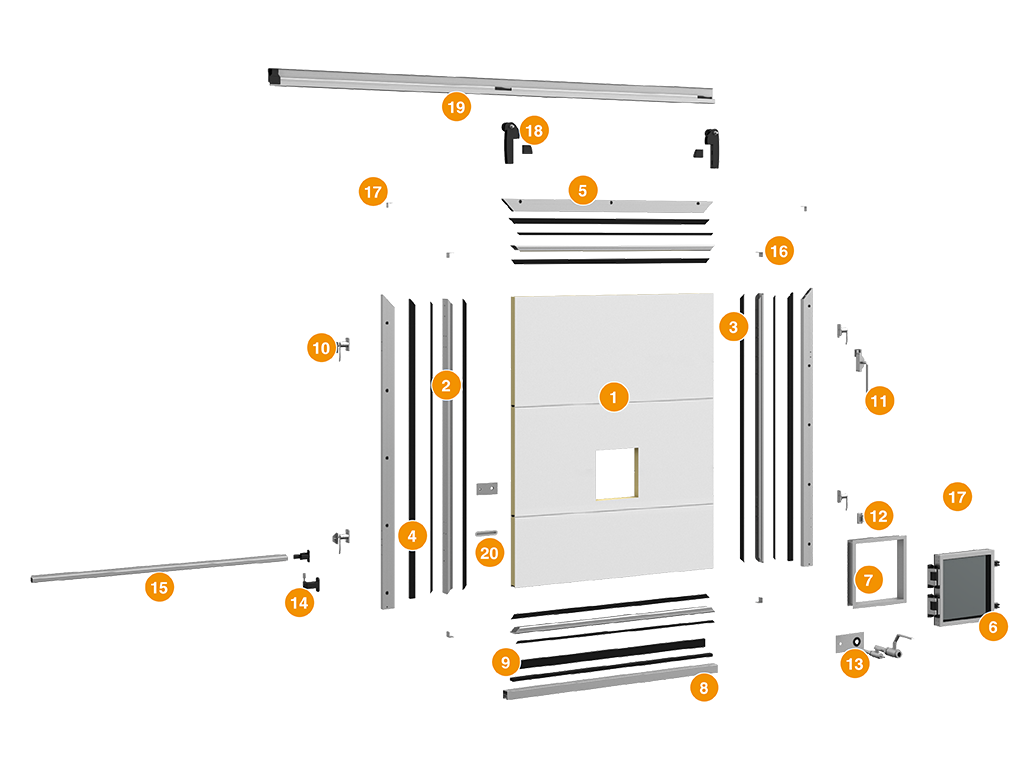

Конструкция
- Сэндвич-панели
- Алюминиевый профиль окантовки полотна
- Уплотнитель алюминиевого профиля окантовки полотна
- Уплотнитель полотна
- Алюминиевый профиль рамы
- Окно
- Окантовка проема окна
- Утапливаемый порог
- Нижний уплотнитель
- Эксцентриковый зажим
- Ручка
- Уголок фиксации окна
- Газовый кран
- Нижняя роликовая опора
- Алюминиевый профиль нижней направляющей
- Уголки для сборки полотна
- Уголки для сборки рамы
- Верхняя роликовая опора
- Верхняя направляющая
- Упор полотна
Подготовка строительного объекта

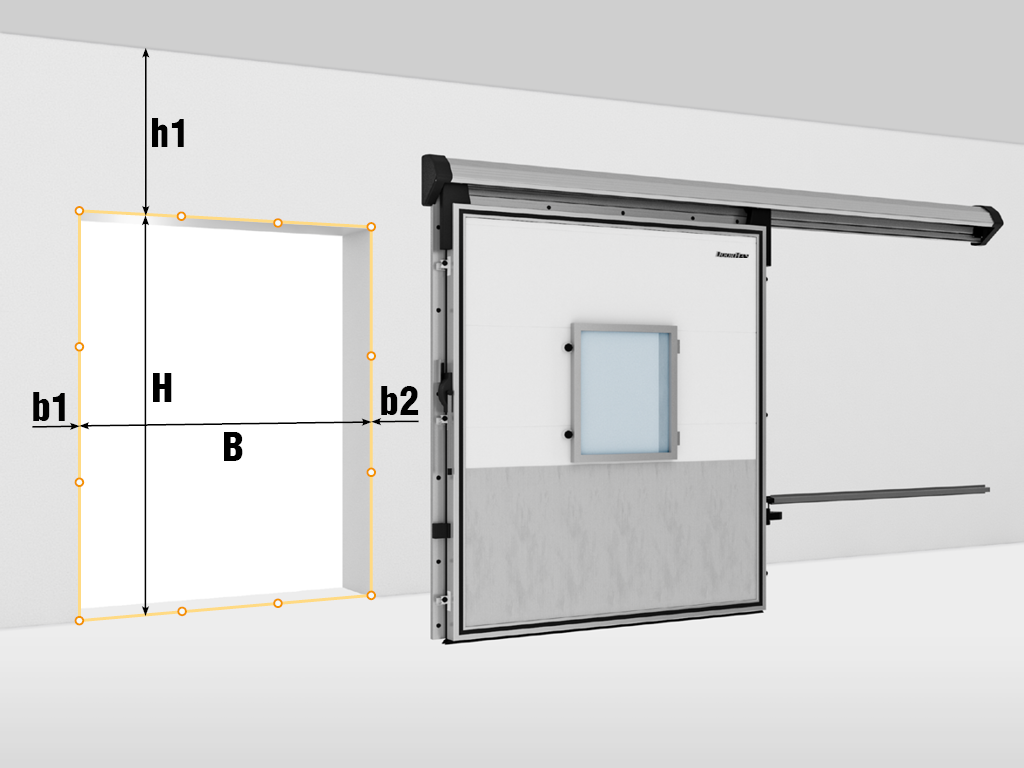

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа
- Монтаж внутри помещения.
- Монтаж по фасаду здания.
Стандартные конструктивные решения
- Открывание влево.
- Открывание вправо.
Базовая комплектация
- Откатная система.
- Алюминиевая рама.
- Полотно двери.
- Комплект верхних роликовых опор.
- Рычажная ручка.
- Эксцентриковые механизмы.
- Утапливаемый порог.
Дополнительная комплектация
- Защитный декоративный короб.
- Защитный бампер.
- Окно.
- Газовый кран.
- Внутренняя рама.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Толщина заполнения, мм | 80 | |
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 |
