Официальный представительСреднетемпературные и низкотемпературные откатные двери предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого резинового уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.
Преимущества
- Минимальное время монтажа.
Обогрев нижней кромки полотна исключает бетонные работы, сокращая время монтажа. - Полная ремонтопригодность.
Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока. - Широкий диапазон рабочих температур.
Эксклюзивная система разрыва моста холода дверного полотна не снижает прочностных характеристик и обеспечивает надежную работу двери в широком диапазоне температур. - Стойкость к воздействию агрессивных сред.
Алюминиевая рама с порошковым напылением предназначена для работы в условиях агрессивных сред. - Минимизация теплопотерь.
Функция автоматического закрывания дверей позволяет минимизировать теплопотери.
Дизайн
Поверхность сэндвич-панели
- Гладкая
Цвета
- RAL 9003 белый (полотно)
- RAL 9006 серебристый (окантовка полотна)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–5 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | От 240 |
| Пристенки, мм | Ширина светового проема + 350 (на стороне отката), 115 (на противоположной откату стороне) |

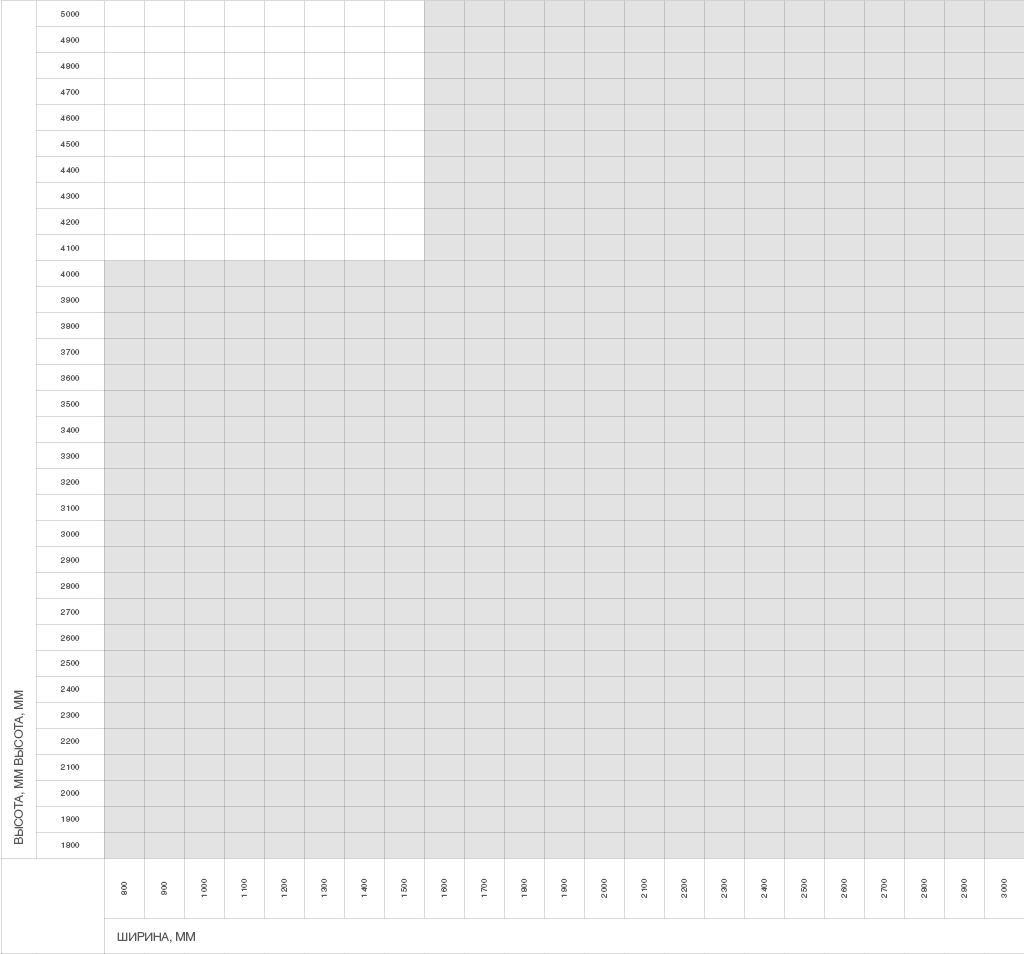

Размеры проема

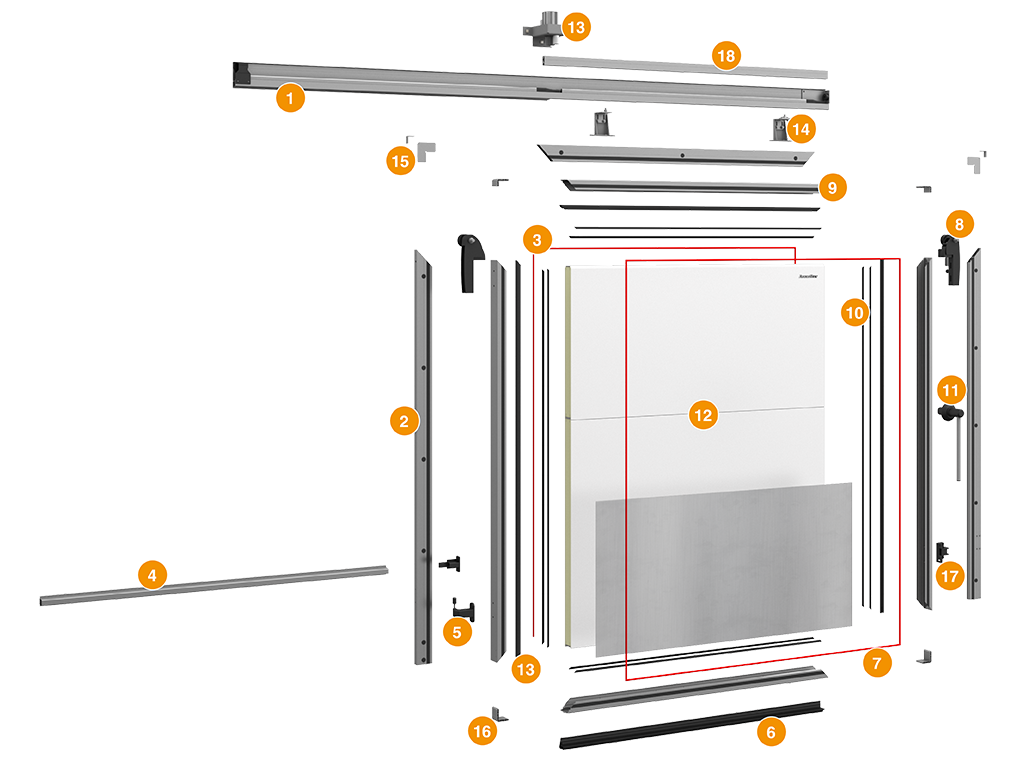

Конструкция
- Откатная система представлена верхней направляющей рельсой с роликовым механизмом
- Алюминиевая рама с кабель-каналом для установки ПЭН обогрева
- Обогрев периметра рамы низкотемпературных дверей
- Откатная система, представленная нижней направляющей рельсой
- Нижний прижим
- Нижний уплотнитель
- Обогрев периметра полотна двери (опция)
- Роликовый механизм с кронштейном подвеса полотна
- Алюминиевый каркас полотна двери
- Уплотнитель периметра полотна двери
- Рычажная ручка для дверей шириной от 1 600 мм. Накладная ручка для дверей шириной менее 1 600 мм
- Полотно двери
- Обогрев нижней кромки полотна дверей

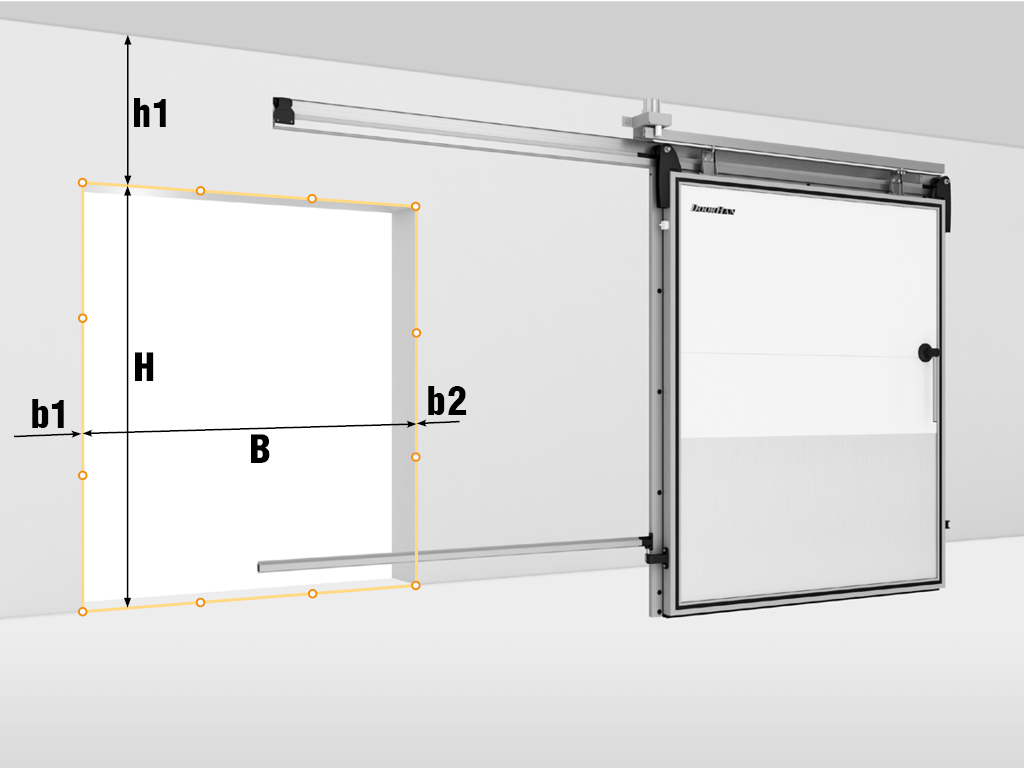

Подготовка строительного объекта
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H – высота проема (расстояние от пола до верха проема).
B – ширина проема (расстояние от левого края до правого края проема).
h1 – притолока (расстояние от верха проема до препятствия).
b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.
Способы монтажа
- Накладной монтаж снаружи помещения с откатом полотна влево.
- Накладной монтаж снаружи помещения с откатом полотна вправо.
Стандартные конструктивные решения
Параметры среднетемпературных дверей
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | -5…+6 |
| Температурный режим перед дверью, ° С | 0…+35 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 80 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | -18…-5 |
| Температурный режим перед дверью, ° С | -18…+35 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 120 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | -27…-18 |
| Температурный режим перед дверью, ° С | -35…+50 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 120 мм, с обогревом полотна
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | -35…-27 |
| Температурный режим перед дверью, ° С | -35…+50 |
| Влажность, % | До 100 |
Базовая комплектация
- Алюминиевая откатная система.
- Алюминиевая рама с кабель-каналом для установки ПЭНа.
- Уплотнитель периметра полотна двери.
- Рычажная ручка для дверей шириной от 1 600 мм.
- Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Дополнительная комплектация
- Защитный декоративный короб.
- Внутренняя алюминиевая рама для обеспечения жесткости проема.
- Система запирания под навесной замок.
- Обогрев полотна двери.
- Врезная калитка 800 × 2 000 мм.
- Защитные бамперы из рифленого алюминия.
- Система под монорельсовый путь.
- Система автоматизации откатной двери.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | Откатной механизм имеет систему прижима уплотнителя к раме |
| Коррозионная стойкость | Высокая устойчивость к коррозии | |
| Грузоподъемность откатной системы, кг | 300 | |
| Тип запорного механизма (замка) | Система запирания под навесной замок |
