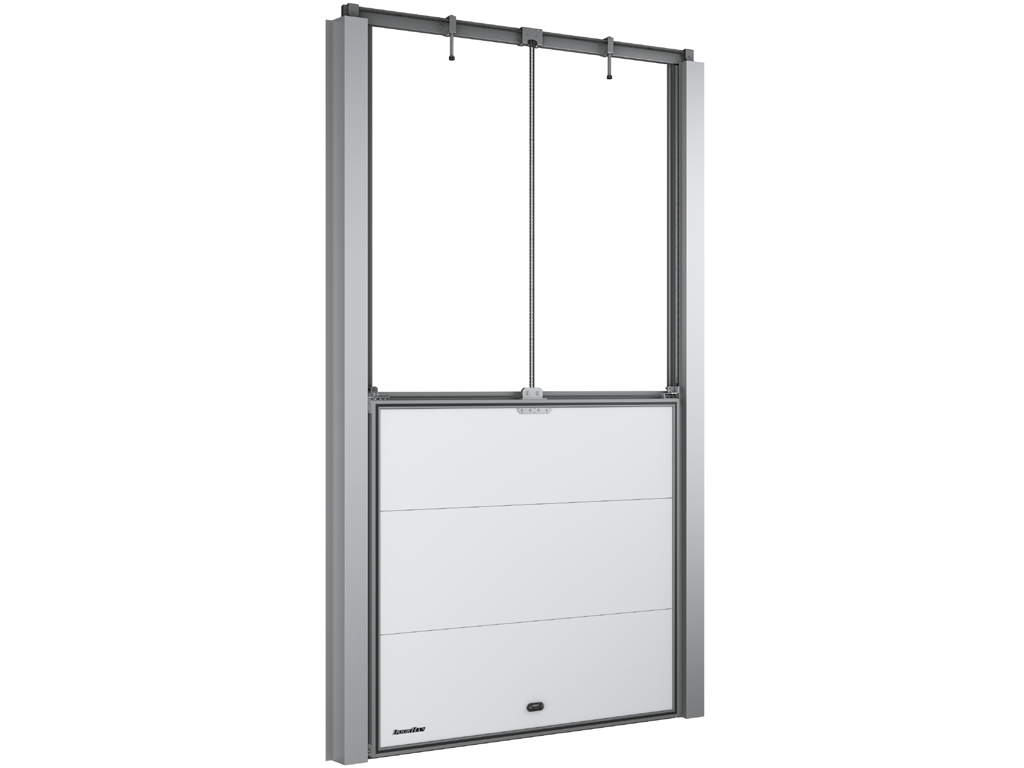

Официальный представительСреднетемпературные и низкотемпературные вертикально-подъемные двери серии idv предназначены для организации входных групп холодильных и морозильных камер складов, терминалов, логистических центров, предприятий пищевой промышленности и торговли с большим трафиком механизированных погрузочных средств.
Преимущества
- Коррозионная стойкость.
Высокая коррозионная стойкость обеспечивается применением алюминия и оцинкованной стали. - Устойчивость к механическим повреждениям.
Надежная защита от механических повреждений в процессе эксплуатации. - Полная ремонтопригодность.
Полная ремонтопригодность: возможна замена любого поврежденного элемента, включая отдельные панели полотна. - Минимальные требования к боковым расстояниям проема.
Вертикальный подъем полотна не требует свободного пространства рядом с проемом и позволяет поставить несколько дверей на одной стене с минимальным расстоянием между ними. - Противопожарные свойства.
Промышленные PIR-панели с классом горючести Г1 (шириной 1 150 мм) наделяют дверь высокими противопожарными свойствами.
Дизайн
Поверхность стальной сэндвич-панели
- Гладкая
Цвета
- RAL 9003 белый (полотно)
- RAL 9006 серебристый (каркас полотна и рама)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина проема, мм | 800–3 000 |
| Высота проема, мм | 1 800–5 000 |
| Толщина изоляции, мм | 80 или 120 |
| Притолока, мм | Высота светового проема + 400 |
| Пристенки, мм | От 450 |
Размеры проема

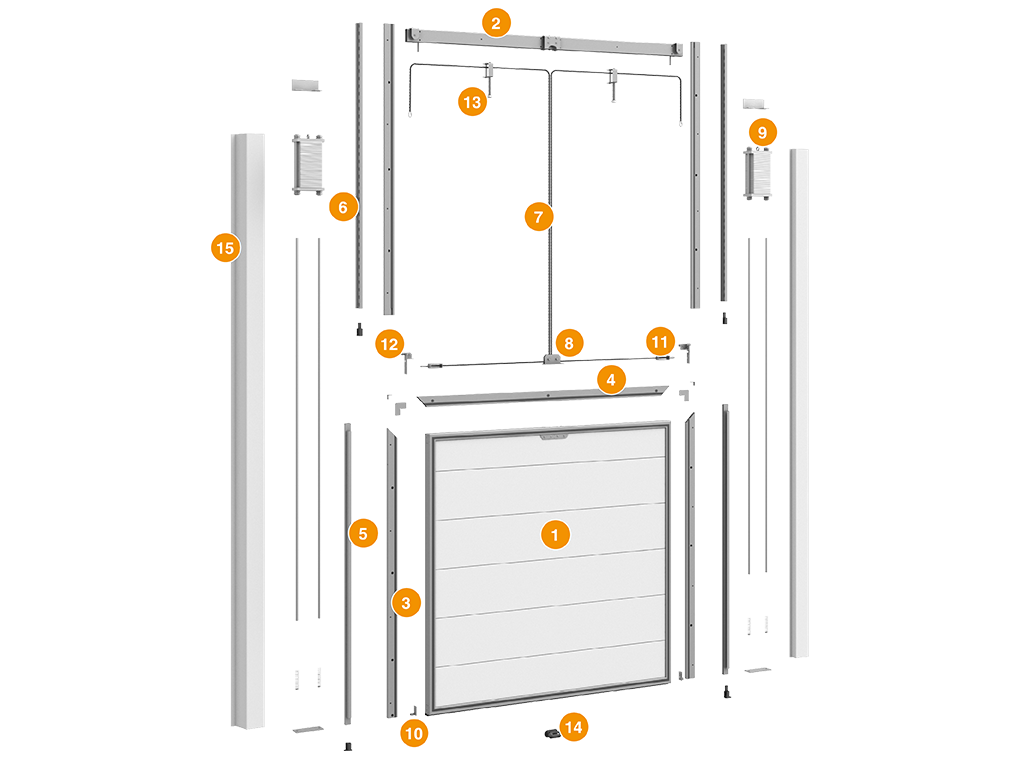

Конструкция
- Полотно двери
- Несущая балка рамы
- Алюминиевый профиль-стойка
- Алюминиевый профиль-поперечина
- Алюминиевый профиль-надставка
- Вертикальные направляющие
- Цепь
- Кронштейн цепи
- Противовес
- Нижний угловой кронштейн
- Устройство защиты от падения полотна
- Роликовая опора
- Амортизатор
- Ручка двери
- Защитный короб

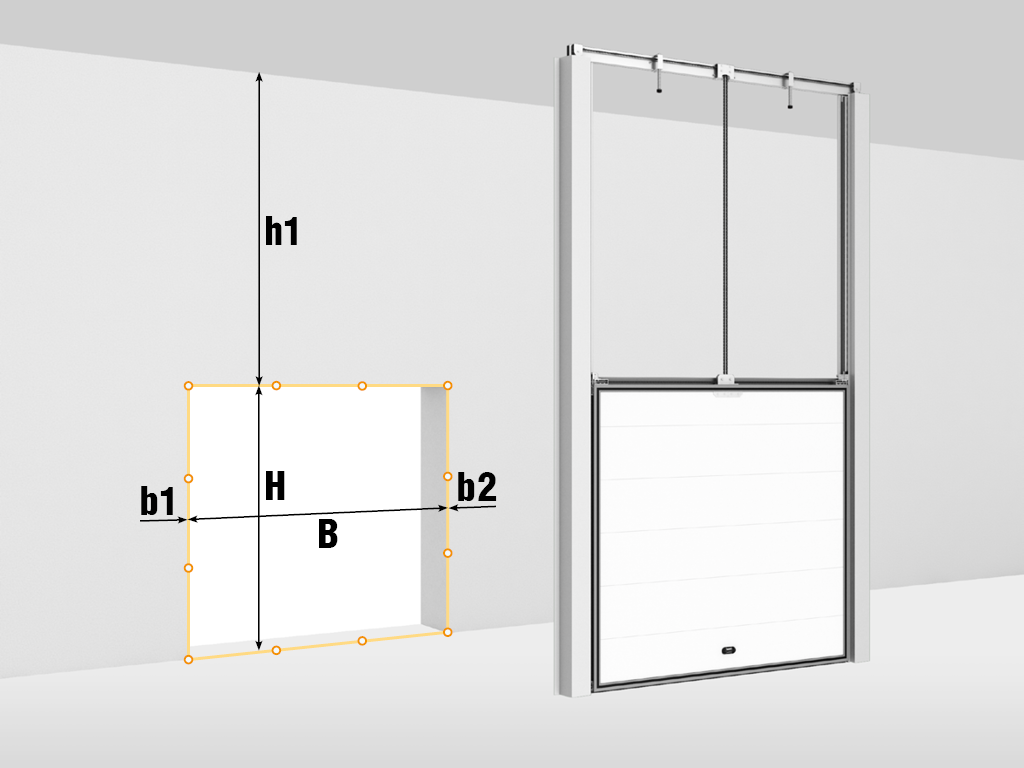

Подготовка строительного объекта
Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h1 — притолока (расстояние от верха проема до препятствия).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.
Способы монтажа
- Накладной монтаж снаружи помещения.
Стандартные конструктивные решения
Параметры среднетемпературных дверей
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | От +6 до -5 |
| Температурный режим перед дверью, ° С | От +35 до 0 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 80 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 80 |
| Температурный режим внутри помещения, ° С | От -5 до -18 |
| Температурный режим перед дверью, ° С | От +35 до -18 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 120 мм
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | От -18 до -27 |
| Температурный режим перед дверью, ° С | От +50 до -35 |
| Влажность, % | До 100 |
Параметры низкотемпературных дверей, панель 120 мм, с обогревом полотна
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| b, мм Толщина панели | 120 |
| Температурный режим внутри помещения, ° С | От -27 до -35 |
| Температурный режим перед дверью, ° С | От +50 до -35 |
| Влажность, % | До 100 |
Базовая комплектация
- Алюминиевая система направляющих.
- Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.
- Полотно двери из сэндвич-панелей.
- Уплотнитель периметра полотна двери.
- Утапливаемая ручка для открывания и закрывания двери.
- Защитный декоративный короб.
- Балансирующий механизм.
Дополнительная комплектация
- Внутренняя алюминиевая рама для обеспечения жесткости крепления в проеме.
- Обогрев полотна двери.
- Защитные бамперы из рифленого алюминия.
- Обогрев нижней кромки полотна для дверей низкотемпературного исполнения.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Безотказность, количество циклов открывания-закрывания, не менее | 270 000 | |
| Коррозионная стойкость | Высокая устойчивость к коррозии | |
| Вес полотна, кг/м² | 20 |
