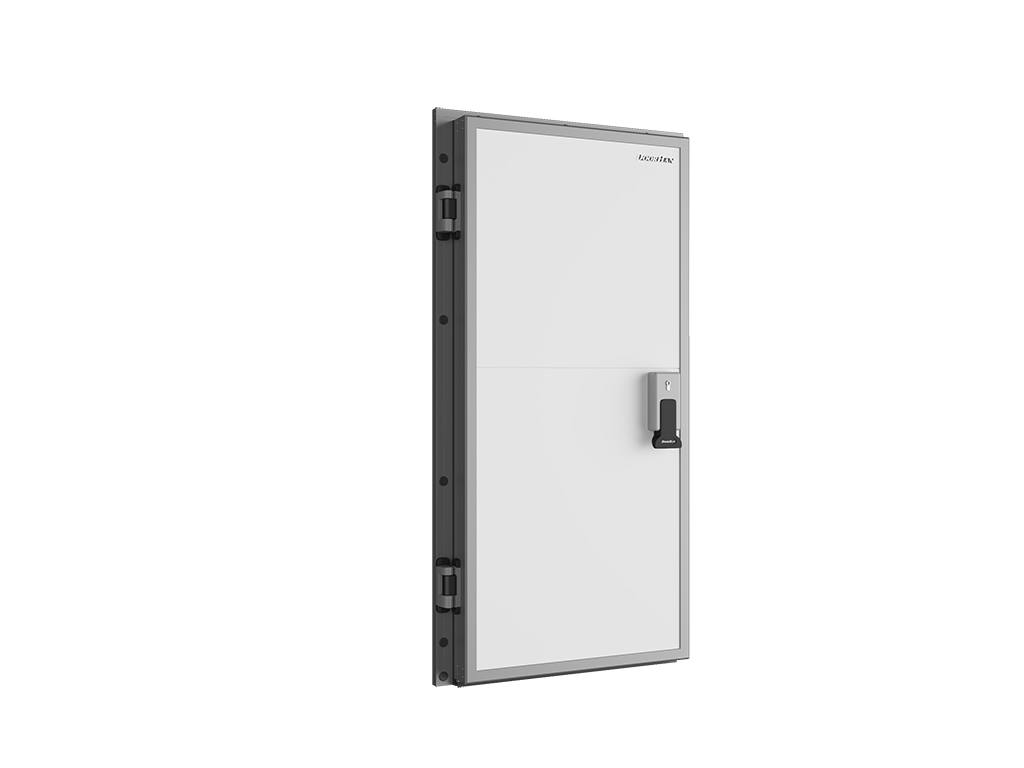

Дверь промышленная распашная для охлаждаемых помещений серии IDH1-1

Средне- и низкотемпературные распашные двери предназначены для организации прохода персонала и ручной загрузки холодильных и морозильных камер на складах и предприятиях пищевой промышленности. Двери рассчитаны на высокую интенсивность использования. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивает морозоустойчивый резиновый уплотнитель. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Преимущества

• Ремонтопригодность.
  Полная ремонтопригодность и возможность замены любого поврежденного элемента дверного блока.
• Минимизация монтажных работ.
  Обогрев нижней кромки полотна двери исключает бетонные работы.
• Коррозионная стойкость.
  Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.
• Точная регулировка.
  Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.
• Противопожарные свойства,
  Использование промышленных панелей с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.

Дизайн

Поверхность стальной сэндвич-панели

• Гладкая

Цвета

• RAL 9003 белый (полотно)
• RAL 9006 серебристый (каркас полотна и рама)

Таблица размеров

Параметр	Показатель
Ширина проема, мм	600–1 400
Высота проема, мм	1 800–2 400
Толщина изоляции, мм	80 или 120
Притолока, мм	От 65
Пристенки, мм	От 80

Размеры проема

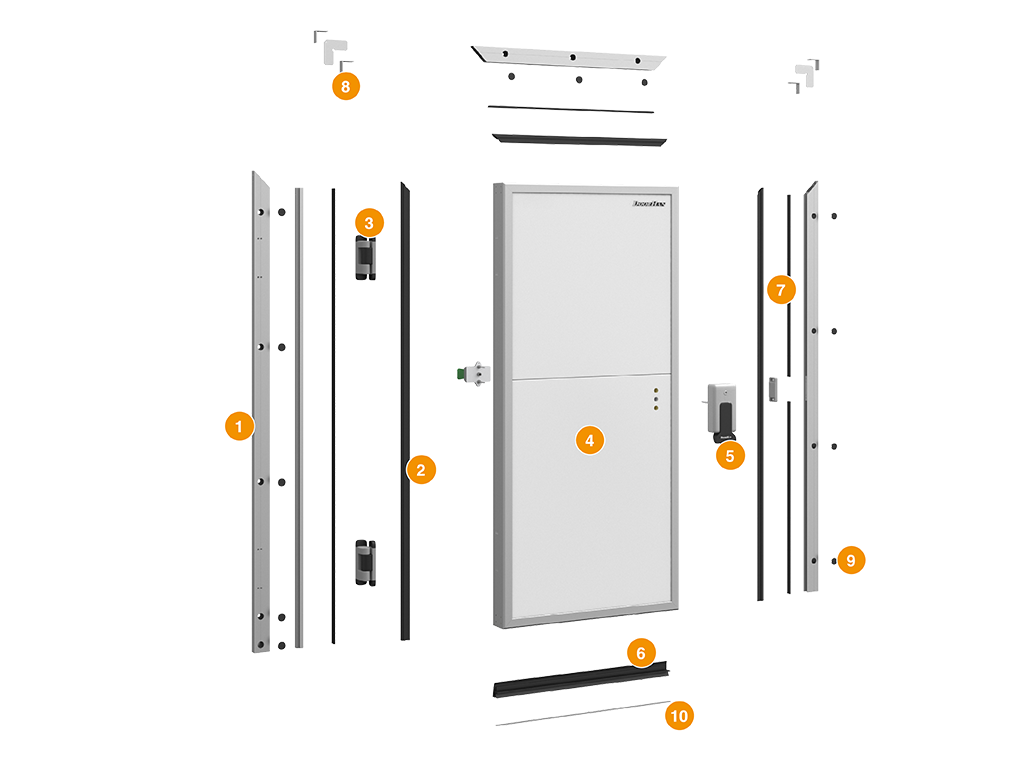

Конструкция

1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭНа (стойка со стороны петель со вставкой, стойка со стороны ручки, верхняя поперечина) в разборе
2. Уплотнитель периметра полотна двери
3. Комплект эксцентриковых петель, регулируемых в трех плоскостях
4. Дверное полотно в алюминиевом каркасе
5. Ручка с замком и системой аварийного выхода
6. Нижний уплотнитель
7. Пластиковая крышка кабель-канала рамы
8. Уголки для сборки рамы

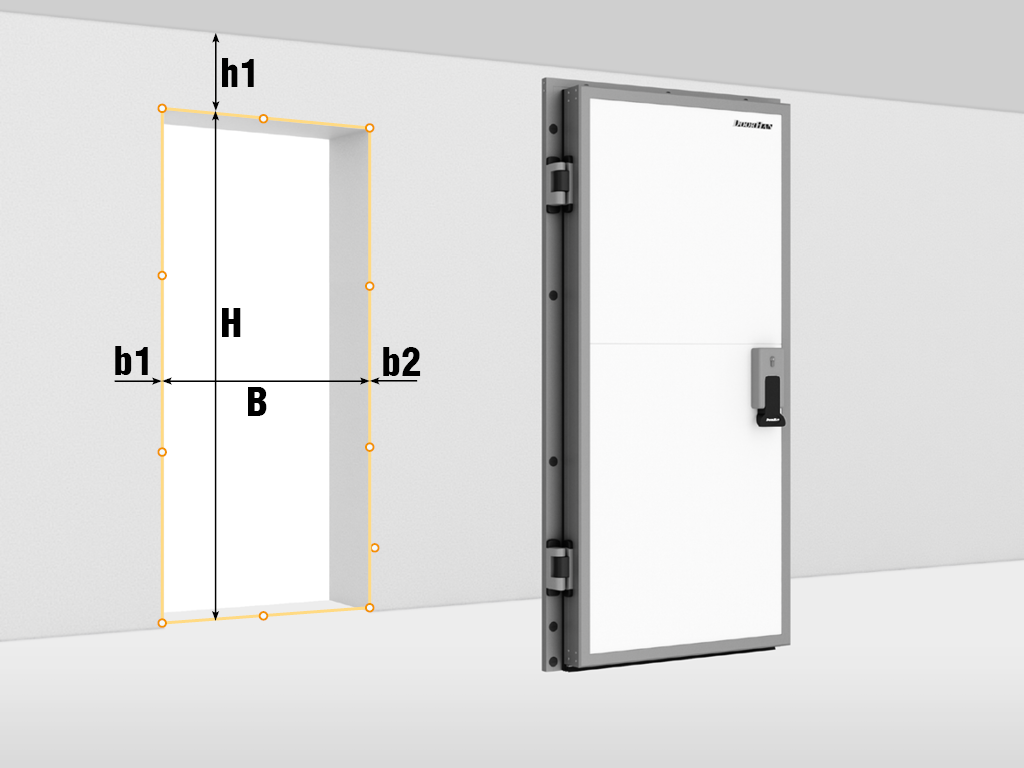

Подготовка строительного объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h1 — притолока (расстояние от верха проема до препятствия).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Способы монтажа

• Накладной монтаж снаружи помещения с расположением петель слева.
• Накладной монтаж снаружи помещения с расположением петель справа.

Стандартные конструктивные решения

Параметры среднетемпературных дверей

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От +6 до -5
Температурный режим перед дверью, ° С	От +35 до 0
Влажность, %	До 100

Параметры низкотемпературных дверей, панель 80 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	80
Температурный режим внутри помещения, ° С	От -5 до -18
Температурный режим перед дверью, ° С	От +35 до -18
Влажность, %	До 100

Параметры низкотемпературных дверей, панель 120 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -18 до -27
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Параметры низкотемпературных дверей, панель 120 мм

Усл. обозначение, наименование параметра	Расчетная формула
b, мм Толщина панели	120
Температурный режим внутри помещения, ° С	От -27 до -35
Температурный режим перед дверью, ° С	От +50 до -35
Влажность, %	До 100

Базовая комплектация

1. Асимметричная алюминиевая рама с кабель-каналом для установки ПЭН.
2. Уплотнитель периметра полотна двери.
3. Комплект подъемных петель, регулируемых в трех плоскостях.
4. Комплект теплоизоляционных панелей в алюминиевом каркасе.
5. Ручка с замком и системой аварийного выхода.
6. Нижний уплотнитель.

Дополнительная комплектация

1. Внутренняя алюминиевая рама для обеспечения жесткости проема.
2. Обогрев полотна двери.
3. Обогрев периметра рамы для низкотемпературных дверей.
4. Защитный бампер.
5. Термокрепеж для монтажа на сэндвич-панели.
6. Дополнительная упаковка — деревянная обрешетка.

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Тип петель	Эксцентриковые подъемные
Грузоподъемность комплекта петель, кг	40
Тип запорного механизма (замка)	Ручка с запиранием на ключ с системой «антипаника»	Обеспечивает аварийное открывание изнутри
Коррозионная стойкость	Высокая устойчивость к коррозии
