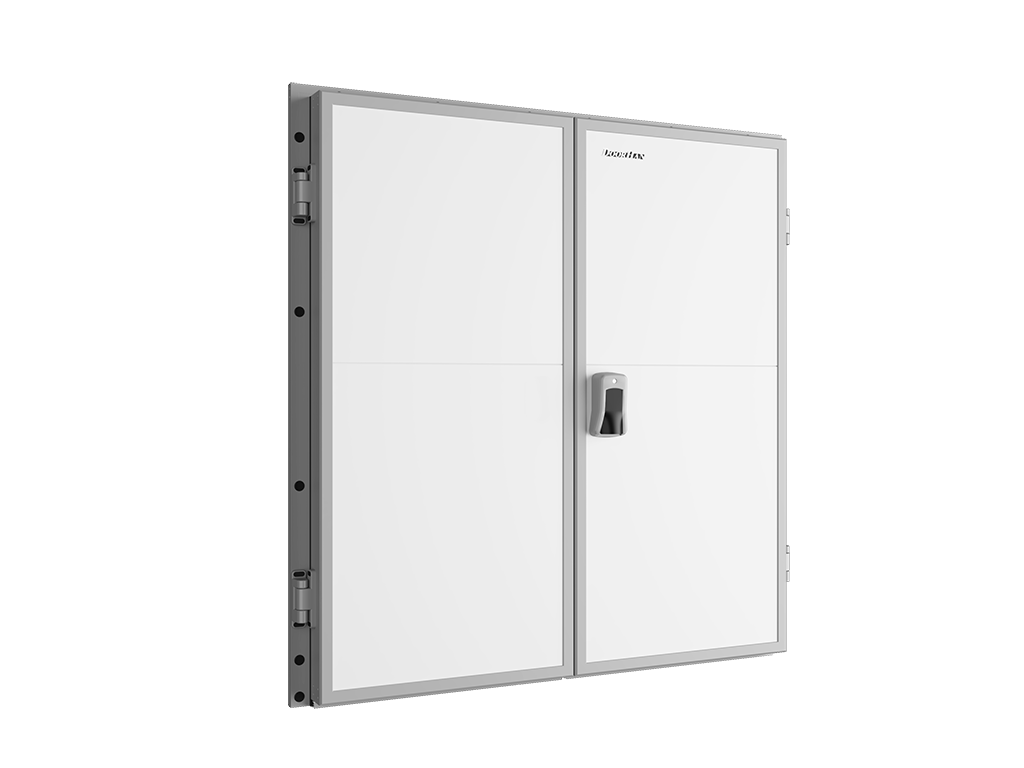

Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1

Применяется для перекрытия широких проемов входных групп холодильных и морозильных камер в местах, где невозможна установка откатной двери из-за недостаточных боковых расстояний. Двери рассчитаны на высокую интенсивность использования. Энергоэффективность конструкции достигается за счет применения современных материалов заполнения полотна. Герметичность обеспечивается применением морозоустойчивого резинового уплотнителя. Надежность конструкции подтверждена рядом циклических испытаний, а также многолетним опытом эксплуатации.

Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1

Преимущества

  1. ТОЧНАЯ РЕГУЛИРОВКА.
    Петли с регулировкой в трех плоскостях позволяют выполнить точную настройку положения полотна двери.
  2. КОРРОЗИОННАЯ СТОЙКОСТЬ.
    Применение алюминиевых профилей в конструкциях рамы и полотна уменьшает их вес и повышает коррозионную стойкость.
  3. ГЕРМЕТИЧНОСТЬ.
    Специализированные уплотнительные контуры из резины обеспечивают герметичность периметра и мест примыкания полотен.
  4. РЕМОНТОПРИГОДНОСТЬ.
    Возможна замена любого поврежденного элемента двери, включая отдельные панели полотен.
  5. МИНИМИЗАЦИЯ МОНТАЖНЫХ РАБОТ.
    Обогрев нижней кромки полотна двери исключает бетонные работы.
  6. ПРОТИВОПОЖАРНЫЕ СВОЙСТВА.
    Использование промышленных панелей (пенополиизоцианурат) с классом горючести Г1 наделяет дверь высокими противопожарными свойствами.

Дизайн

ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ

  • Гладкая

ЦВЕТА

  • RAL 9003 белый (полотно)
  • RAL 9006 серебристый (каркас полотна и рама)

Таблица размеров

Параметр Показатель
Ширина проема, мм 1 200–2 400
Высота проема, мм 1 800–2 400
Толщина изоляции, мм 80 или 120
Притолока, мм 65
Пристенки, мм 80

Размеры проема

Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1

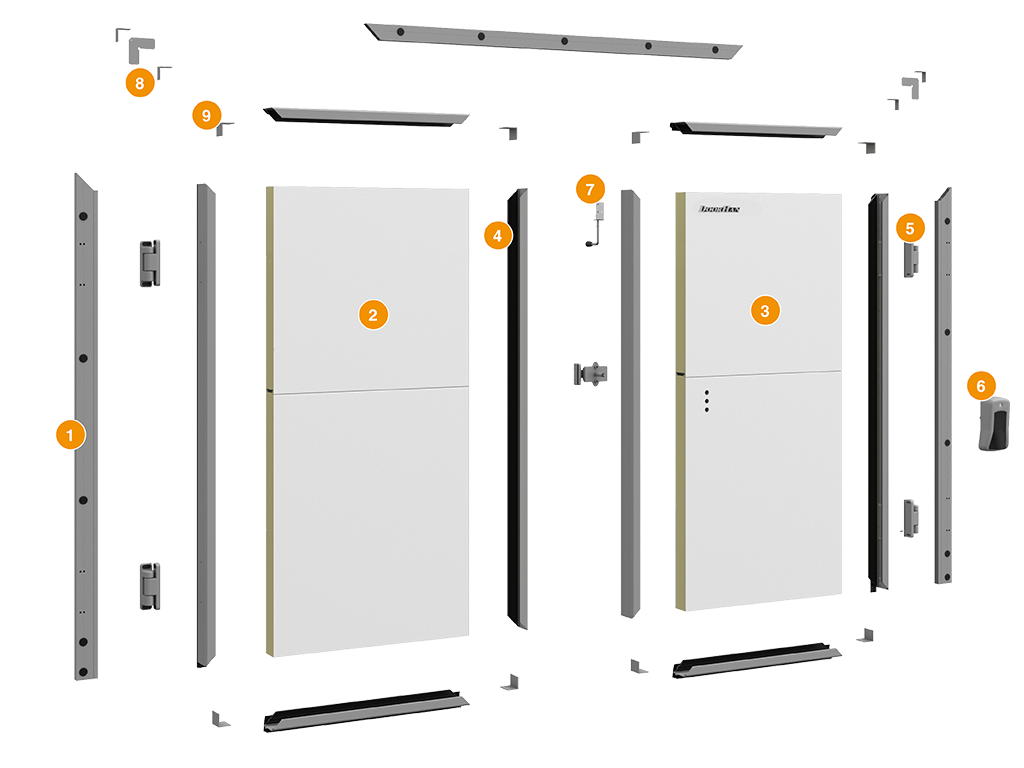

Конструкция

Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1

  1. Алюминиевая рама с кабель-каналом для установки ПЭНа в разборе
  2. Створка без замка
  3. Створка с замком
  4. Алюминиевый каркас полотна двери с уплотнителем
  5. Комплект эксцентриковых петель, регулируемых в трех плоскостях
  6. Ручка с замком и системой аварийного выхода
  7. Задвижка

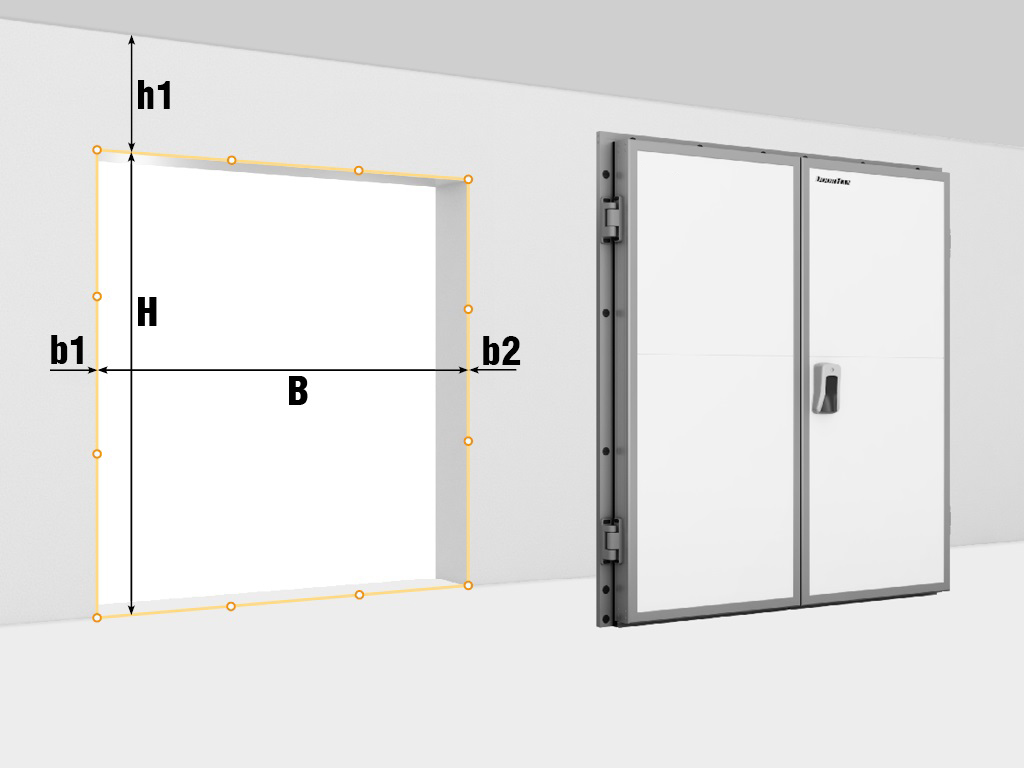

Подготовка строительного объекта

Дверь промышленная распашная двустворчатая для охлаждаемых помещений серии IDH2-1

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Способы монтажа

  • Накладной монтаж снаружи помещения. Створка с замком справа.
  • Накладной монтаж снаружи помещения. Створка с замком слева.

Стандартные конструктивные решения

ПАРАМЕТРЫ СРЕДНЕТЕМПЕРАТУРНЫХ ДВЕРЕЙ

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С От +6 до -5
Температурный режим перед дверью, ° С От +35 до 0
Влажность, % До 100

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 80 ММ

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 80
Температурный режим внутри помещения, ° С От -5 до -18
Температурный режим перед дверью, ° С От +35 до -18
Влажность, % До 100

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С От -18 до -27
Температурный режим перед дверью, ° С От +50 до -35
Влажность, % До 100

ПАРАМЕТРЫ НИЗКОТЕМПЕРАТУРНЫХ ДВЕРЕЙ, ПАНЕЛЬ 120 ММ, С ОБОГРЕВОМ ПОЛОТНА

Усл. обозначение, наименование параметра Расчетная формула
b, мм Толщина панели 120
Температурный режим внутри помещения, ° С От -27 до -35
Температурный режим перед дверью, ° С От +50 до -35
Влажность, % До 100

Базовая комплектация

  1. Комплект подъемных петель, регулируемых в трех плоскостях.
  2. Уплотнитель периметра полотна двери.
  3. Комплект панелей в алюминиевом каркасе.
  4. Алюминиевая рама с кабель-каналом для установки ПЭН.
  5. Ручка с замком и системой аварийного выхода.
  6. Нижний уплотнитель.
  7. Задвижки.

Дополнительная комплектация

  1. Внутренняя алюминиевая рама.
  2. Обогрев полотна двери.
  3. Обогрев периметра рамы для низкотемпературных дверей.
  4. Защитный бампер.
  5. Окно под монорельсовый путь.
  6. Утапливаемый порог.
  7. Компенсационный порог.
  8. Термокрепеж для монтажа на сэндвич-панели.
  9. Дополнительная упаковка — деревянная обрешетка.

Технические характеристики

Параметр Значение Примечание
Безотказность, количество циклов открывания-закрывания, не менее 270 000
Тип петель Эксцентриковые подъемные
Грузоподъемность комплекта петель, кг 40
Тип запорного механизма (замка) Ручка с запиранием на ключ с системой «антипаника» Обеспечивает аварийное открывание
Коррозионная стойкость Высокая
