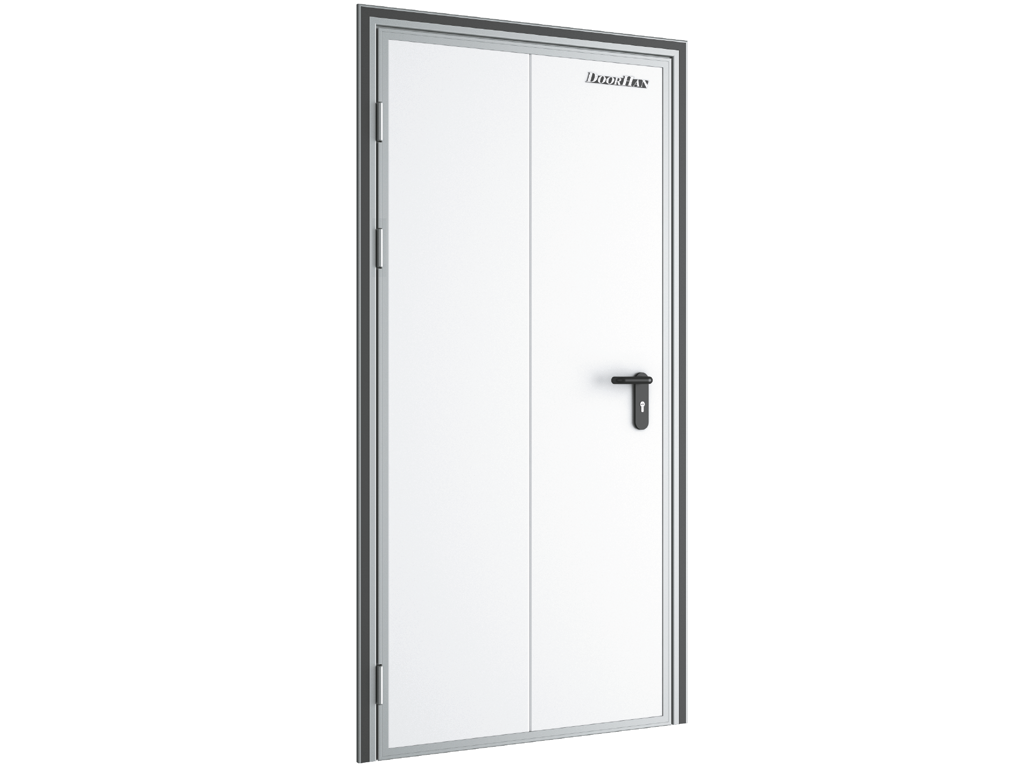

Дверь технологическая одностворчатая серии FDH

Технологические двери широко используются на предприятиях пищевой промышленности и в торговле. Служат для разделения внутрицеховых зон с разными тепловлажностными условиями.

Дверь технологическая одностворчатая серии FDH

Преимущества

  • Герметичность — Двойной контур уплотнения обеспечивает высокую герметизацию проема.
  • Установка без усиления проема — Внешняя и внутренняя части алюминиевой рамы позволяют устанавливать двери на стены из сэндвич-панелей без дополнительных силовых конструкций.
  • Эксплуатация в агрессивных средах — Алюминиевая рама с порошковым напылением может эксплуатироваться в условиях агрессивных сред.
  • Минимальные требования к ровности пола — Беспороговое исполнение и нижний уплотнитель двери позволяют нивелировать неровности пола.

Дизайн

Поверхность сэндвич-панели

  • Гладкая

Цвета

  • RAL 9003 белый (полотно)
  • RAL 9006 серебристый (окантовка полотна)

Таблица размеров

Параметр Показатель
Ширина проема, мм 800–1 200
Высота проема, мм 1 600–2 700
Толщина изоляции, мм 40
Притолока, мм От 60
Пристенки, мм От 60

Размеры проема

Дверь технологическая одностворчатая серии FDH

Конструкция

Дверь технологическая одностворчатая серии FDH

  1. Сэндвич-панели
  2. Алюминиевые профиля окантовки полотна двери
  3. Алюминиевая рама
  4. Петли
  5. Декоративная крышка
  6. Нижний уплотнитель
  7. Врезной замок

Подготовка строительного объекта

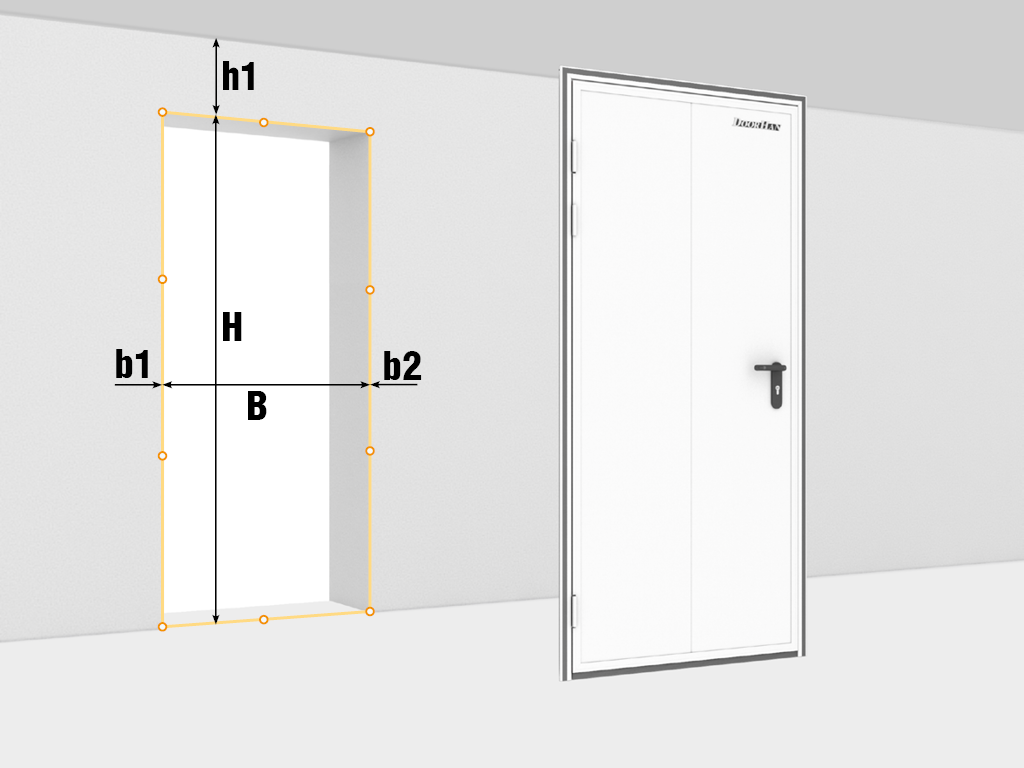

Дверь технологическая одностворчатая серии FDH

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H — высота проема (расстояние от пола до верха проема).

B — ширина проема (расстояние от левого края до правого края проема).

h1 — притолока (расстояние от верха проема до препятствия).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема — не более 5 мм.

Способы монтажа

  • Накладной монтаж.
  • Монтаж с внутренней рамой.

Стандартные конструктивные решения

  • Открытие вправо.
    Открытие влево.

Базовая комплектация

  1. Алюминиевая рама.
  2. Полотно двери.
  3. Комплект фурнитуры.

Дополнительная комплектация

  1. Внутренняя алюминиевая рама.

Технические характеристики

Параметр Значение Примечание
Толщина заполнения, мм 40
