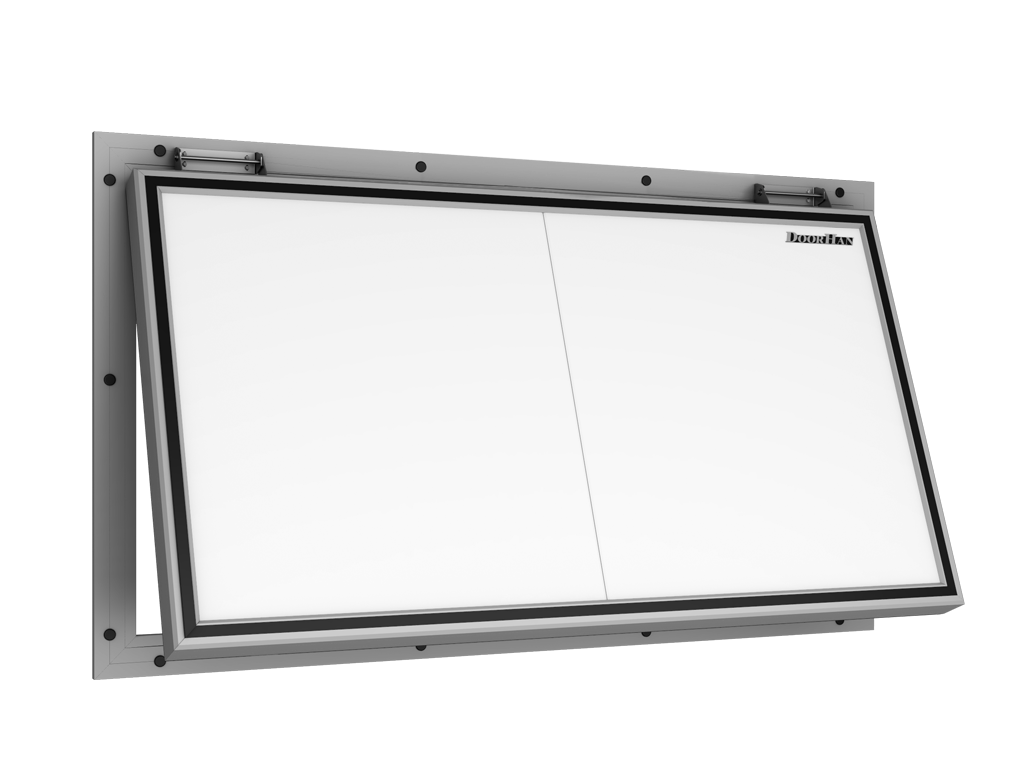

Клапан вентиляционный для овощехранилищ серии VV

Изделие применяется для создания автоматизированной системы вентиляции больших овощехранилищ. Вентиляционный клапан позволяет сократить затраты собственника за счет использования уличного воздуха для вентиляции помещения.

Преимущества

1. Эксплуатация в агрессивных средах.
   Алюминиевые рама и каркас полотна с порошковым напылением предназначены для работы в условиях агрессивных сред.
2. Надежность.
   Стальные петли имеют увеличенный ресурс использования.
3. Обогреваемый контур.
   Обогрев рамы предотвращает примерзание уплотнителя и исключает обмерзание проема в зимний период.
4. Ремонтопригодность.
   Высокая ремонтопригодность: возможность замены любого вышедшего из строя элемента, включая отдельные панели полотна.
5. Противопожарные свойства.
   Использование промышленных панелей с классом горючести Г1 (шириной 1 150 мм) наделяет клапан высокими противопожарными свойствами.

Дизайн

Поверхность сэндвич-панели

• Гладкая

Цвета

• RAL 9003 белый (полотно)
• RAL 9006 серебристый (окантовка полотна)

Таблица размеров

Параметр	Показатель
Ширина проема, мм	1 200–4 000
Высота проема, мм	1 000–2 000
Толщина изоляции, мм	80

Размеры проема

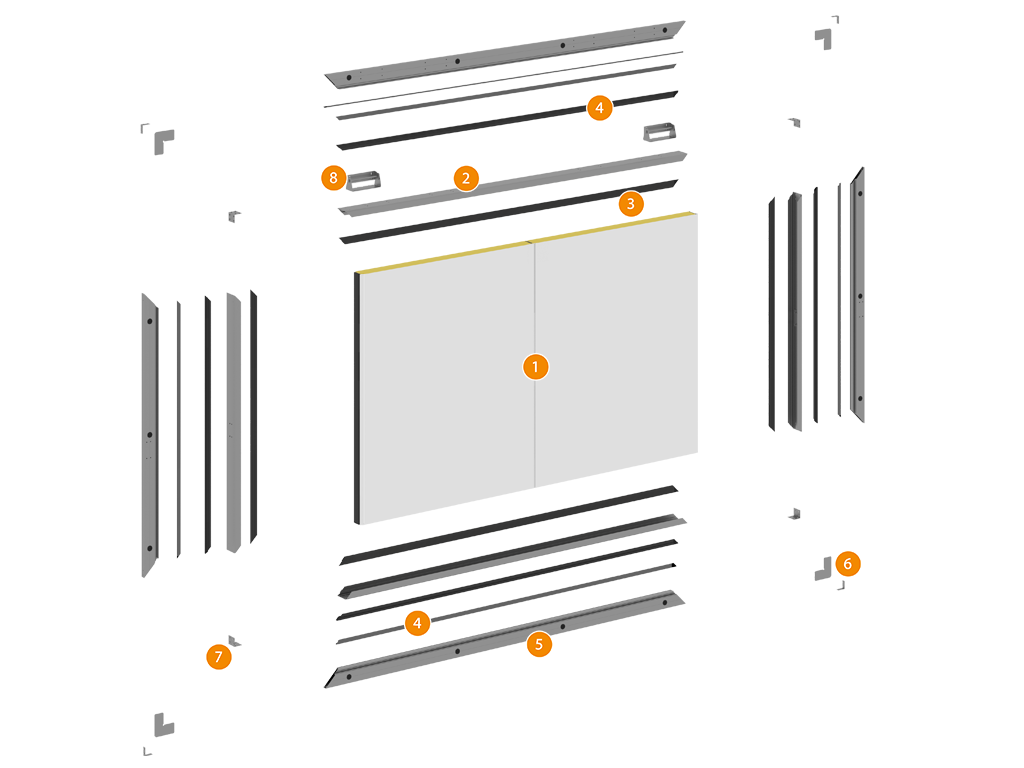

Конструкция

1. Сэндвич-панели толщиной 80 мм
2. Алюминиевая окантовка полотна
3. Система уплотнителей
4. Крышка декоративная
5. Алюминиевая рама
6. Сухарные соединения для сборки рамы
7. Заглушки декоративные
8. Петли

Подготовка строительного объекта

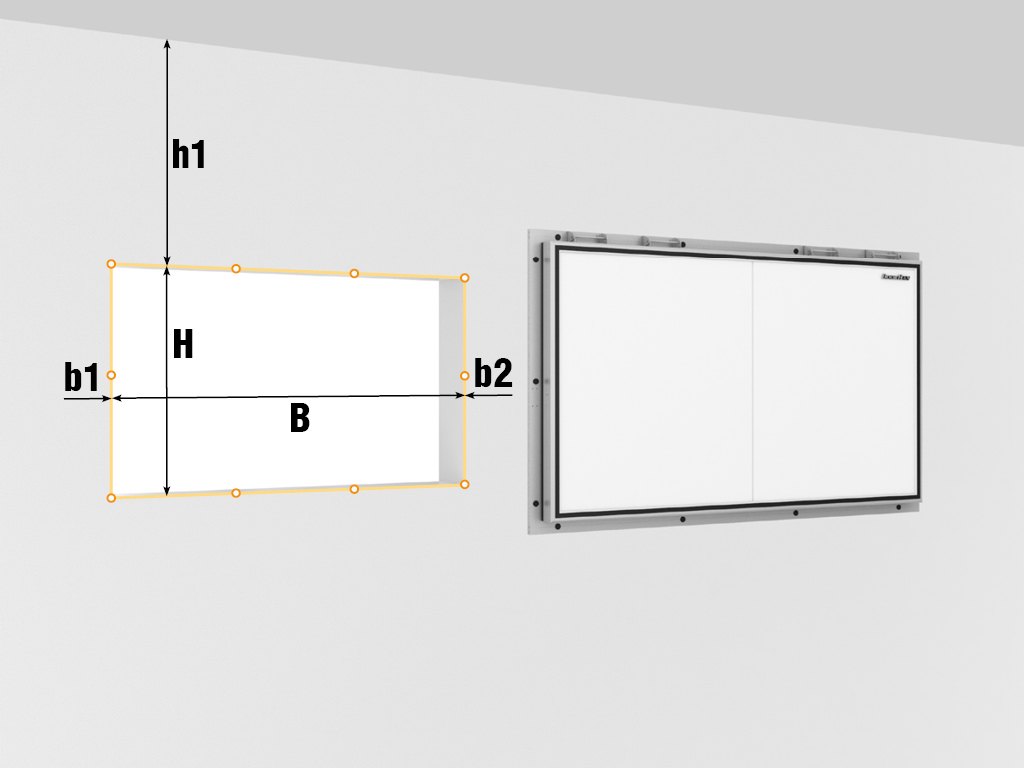

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема.

B – ширина проема.

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 – наименьшая. Расхождение уровня стен может быть не более 3 мм, расхождение диагоналей проема – не более 5 мм.

Способы монтажа

• Накладной монтаж внутри помещения.

Стандартные конструктивные решения

• Монтаж без автоматики (под будущую установку привода).

Базовая комплектация

1. Алюминиевая рама с кабель-каналом для установки ПЭНа обогрева.
2. Полотно вентиляционного клапана.
3. Комплект петель.

Дополнительная комплектация

1. Рама проема внутренняя.
2. Обогрев периметра рамы для обеспечения работы при низких температурах.

Технические характеристики

Параметр	Значение	Примечание
Безотказность, количество циклов открывания-закрывания, не менее	270 000
Коррозионная стойкость	Высокая
Толщина, мм	80
