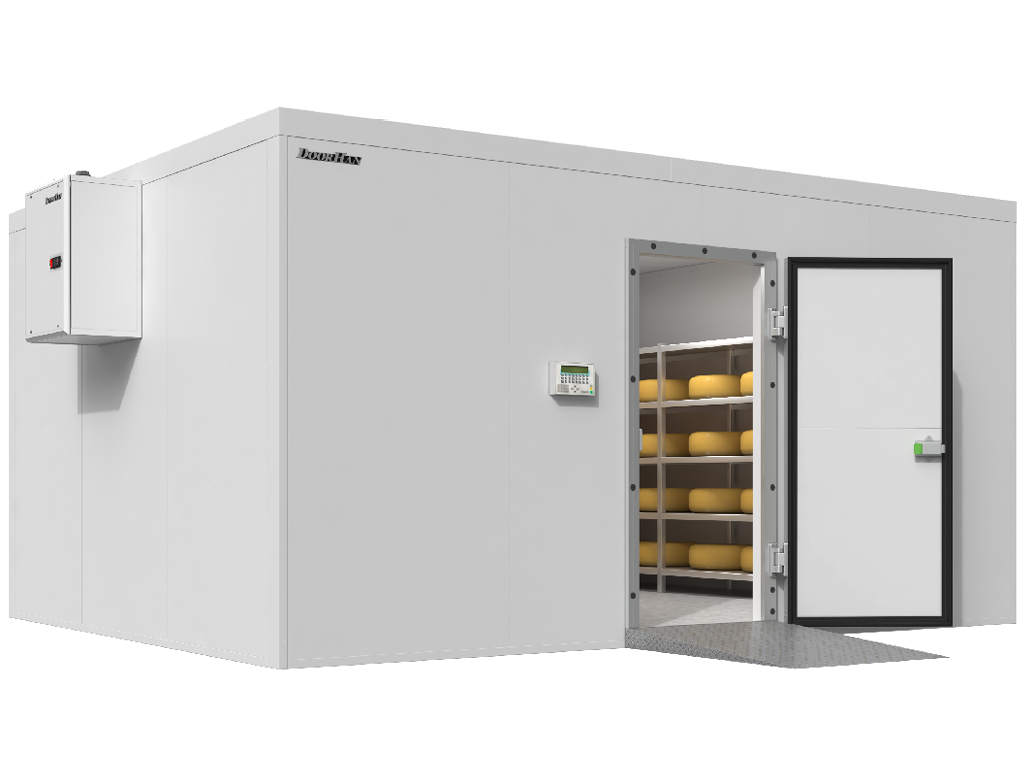

Комплект холодильной камеры DoorHan серии RC-PP

Холодильная камера серии rc-pp предназначена для обеспечения сохранности продукции с повышенными требованиями к влажностно-климатическим условиям хранения. Такие камеры используют в кафе, продуктовых магазинах, на предприятиях пищевой промышленности и складах. Для поддержания тепло-влажностного режима на камеру устанавливается специальное климатическое оборудование: моноблоки, сплит-системы и др.

Камера представляет собой самонесущую конструкцию из сэндвич-панелей с заполнением пенополиизоциануратом – материалом с низкой теплопроводностью и высокой огнестойкостью. Окантовка углов камеры выполнена с помощью стального профилированного наличника. Для организации входа используется распашная или откатная холодильная дверь. Предусмотрен широкий диапазон размеров в зависимости от необходимого объема хранения и толщины изоляции стен.

Комплект холодильной камеры DoorHan серии RC-PP

Преимущества

  • Готовое решение — Поставка в комплекте с дверью. Для низкотемпературных камер предусмотрена установка кабеля обогрева рамы и периметра полотна двери.
  • Быстрая и легкая сборка — Сэндвич-панели нарезаны в размер и промаркированы, стыковка осуществляется по принципу «шип-паз».
  • Высокие противопожарные свойства — Использование промышленных панелей с классом горючести Г1.
  • Не требуется установка металлокаркаса — Самонесущая конструкция холодильной камеры обладает необходимой жесткостью и не нуждается в дополнительном усилении.

Дизайн

ПОВЕРХНОСТЬ СТАЛЬНОЙ СЭНДВИЧ-ПАНЕЛИ

  • Трапеция

ЦВЕТА

  • RAL 9003 белый (поверхность сэндвич-панелей, фасонные элементы, полотно двери)
  • RAL 9006 серебристый (окантовка полотна двери и рама)

Таблица размеров

Параметр Показатель
Внутренний объем, м³ 4,5–13 500
Ширина, мм 1 500–30 000
Длина, мм 1 500–30 000
Высота, мм 2 000–15 000

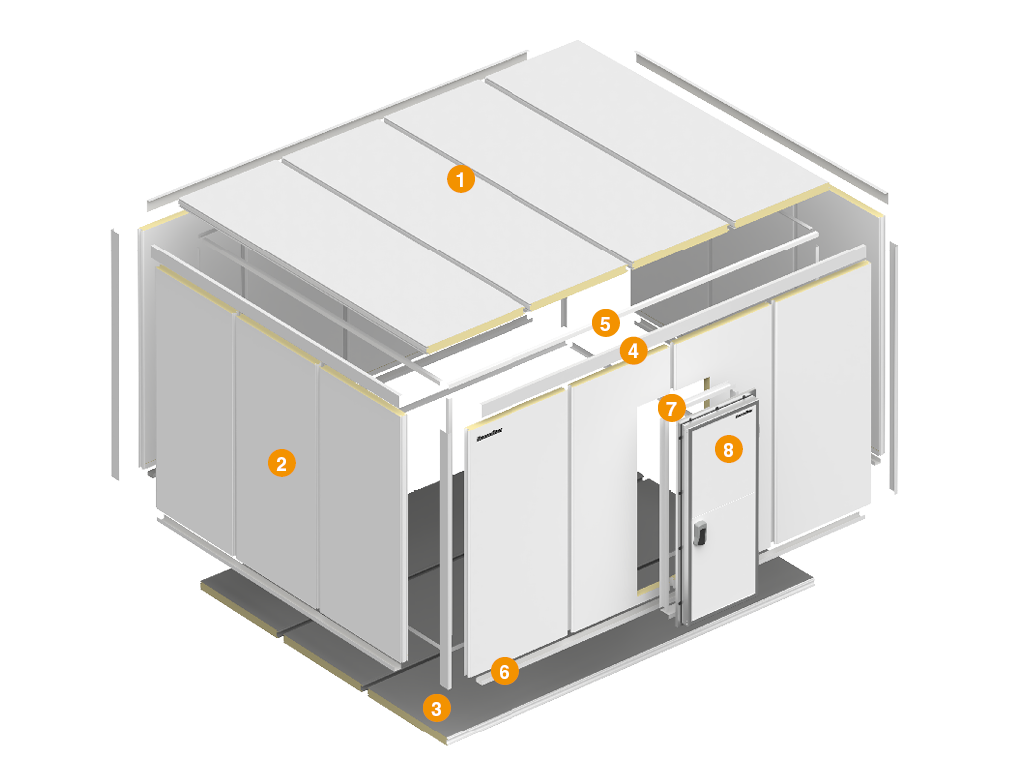

Конструкция

Комплект холодильной камеры DoorHan серии RC-PP

  1. Потолочные сэндвич-панели
  2. Стеновые сэндвич-панели
  3. Половые сэндвич-панели
  4. L-образные профили внешние
  5. Угловые профили внутренние
  6. П-образные профили для установки стеновых панелей
  7. П-образные профили обрамления дверного проема
  8. Дверь для охлаждаемых помещений

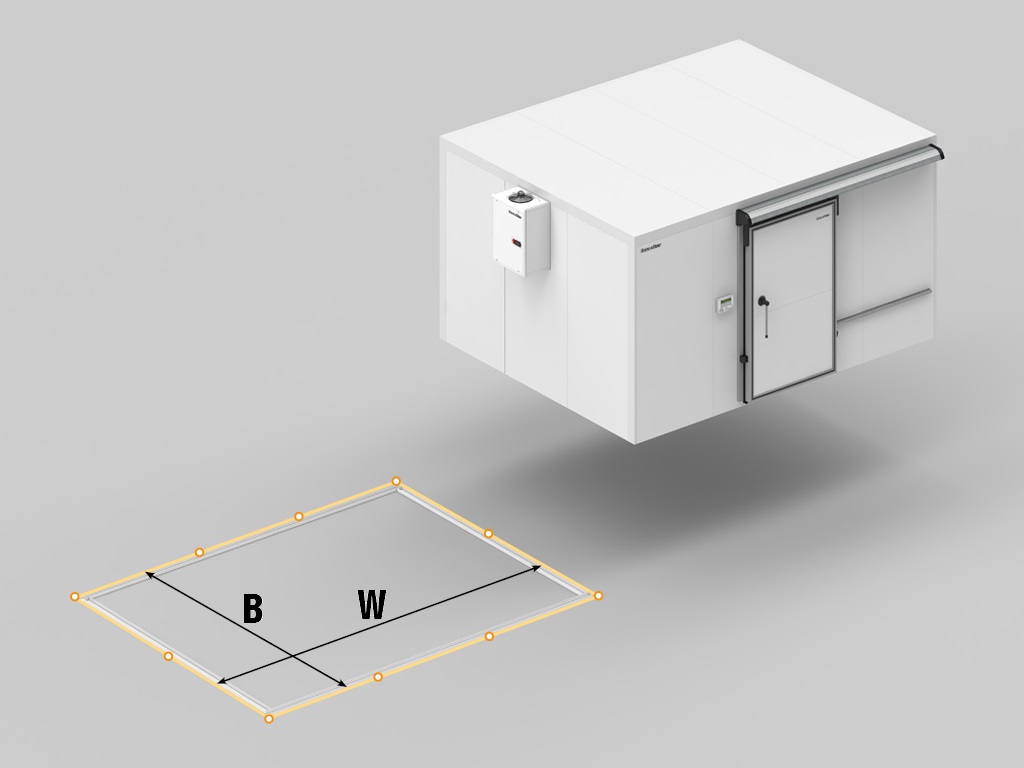

Подготовка строительного объекта

Комплект холодильной камеры DoorHan серии RC-PP

Замер каждой величины необходимо производить как минимум в трех различных точках (в крайних положениях и по центру) во избежание неточностей.

B – длина камеры.

W – ширина камеры.

Стандартные конструктивные решения

Вид примыкания стены к полу.

Усл. обозначение, наименование параметра Расчетная формула
1- половая сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- п-образный профиль для установки стеновых панелей 40 × 62 × 40; 40 × 82 × 40; 40 × 102 × 40
4- угловой профиль внутренний 40 × 40

Вид примыкания стены к потолку.

Усл. обозначение, наименование параметра Расчетная формула
1- потолочная сэндвич-панель 60, 80, 100
2- стеновая сэндвич-панель 60, 80, 100
3- L-образный профиль внешний 100 × 40; 120 × 40; 140 × 40
4- угловой профиль внутренний 40 × 40

Вид примыкания двери с стене.

Усл. обозначение, наименование параметра Расчетная формула
1- стеновая сэндвич-панель 60, 80, 100
2- полотно двери 80, 120
3- профиль дверного полотна 80, 120
4- уплотнитель дверного полотна
5- рама двери
6- болт крепления рамы
7- П-образный профиль обрамления дверного проема 20 × 62 × 40; 20 × 82 × 40; 20 × 102 × 40
8- петля двери
