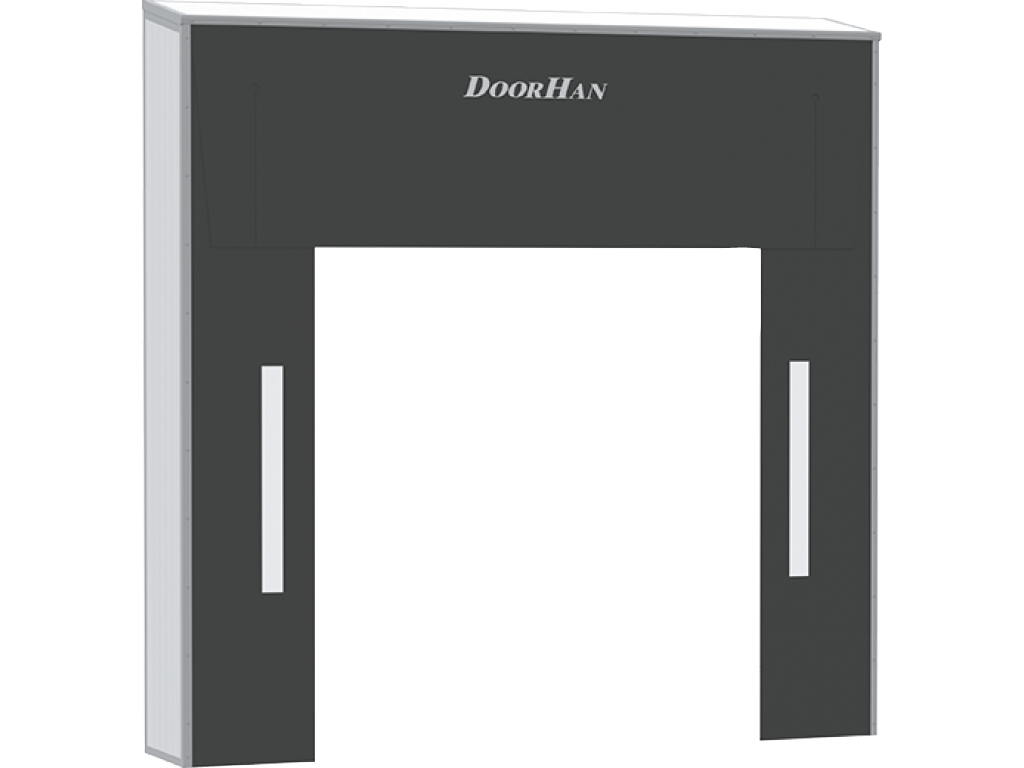

Герметизатор с жесткой рамой серии DSHRD

Герметизатор проема с жесткой рамой серии DSHRD функционально рассчитан на большой грузопоток. Рама изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. При проведении погрузочно-разгрузочных работ кузов автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметизацию пространства между фурой и зданием.

Преимущества

  1. Высокая интенсивность эксплуатации
    Рассчитан на большой грузопоток.
  2. Точность парковки
    Светоотражающие полосы, расположенные на вертикальных фронтальных листах, обеспечивают точную парковку автомобиля.
  3. Коррозионная стойкость
    Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом.
  4. Износостойкость
    Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв.
  5. Простота обслуживания
    Особенности конструкции и применение максимально износостойких материалов снимают необходимость в техническом обслуживании герметизатора.
  6. Разные варианты исполнения
    Возможно увеличение глубины герметизатора до 900 мм.

Таблица размеров

Параметр Показатель
Ширина конструкции, м 3,0; 3,2; 3,4
Высота конструкции, м 3,0; 3,2; 3,4; 4,4
Глубина герметизатора, мм 600, 900

Конструкция

  1. Корпус герметизатора (2 стены + крыша)
  2. Жгут резиновый
  3. Верхний фронтальный лист
  4. Боковой фронтальный лист
  5. Белая световозвращающая пoлоса

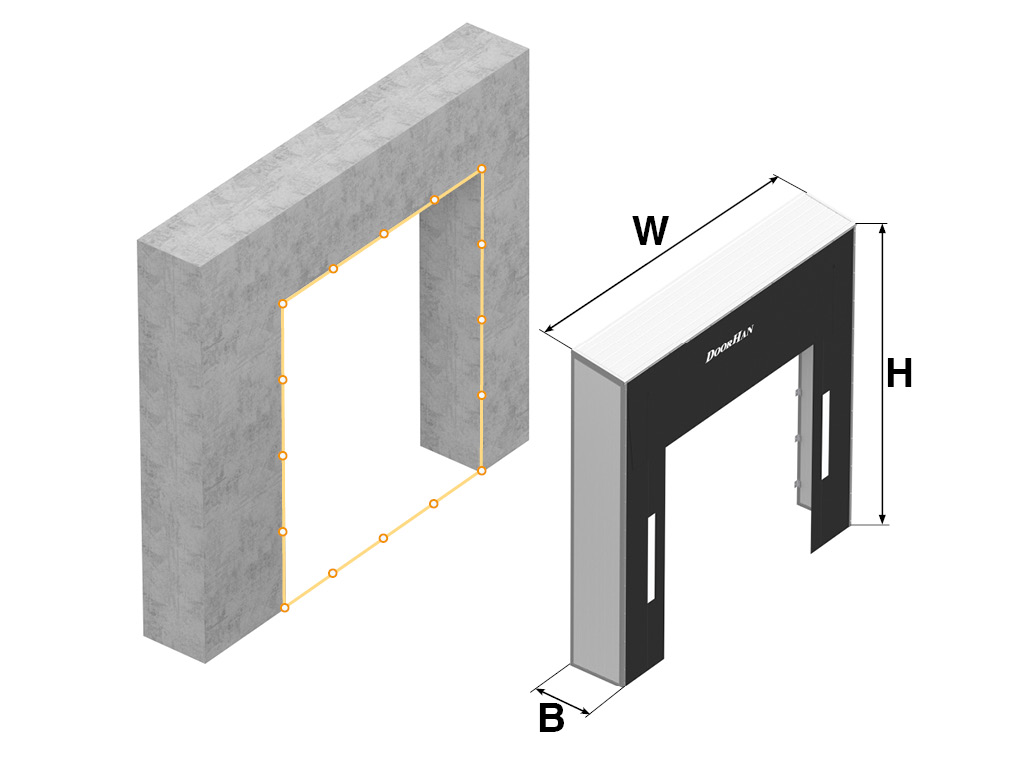

Подготовка строительного объекта

W — ширина герметизатора.

H — высота герметизатора.

B — глубина герметизатора.

Способы монтажа

Накладной мoнтаж

Базовая комплектация

  1. Бoковые подушки.
  2. Фpонтальная подушка.

Дополнительная комплектация

  1. Подвижный верхний лист предназначен для дополнительной герметизации проема в случае, когда погрузочно-разгрузочные работы проводятся с парком автомобилей разной высоты.
  2. Подушка малая угловая.
  3. Подушка большая угловая.
  4. Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
  5. Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика — от 100 до 159 мм. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
  6. Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
  7. Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
  8. Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
  9. Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
  10. Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
  11. Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 250 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи».
  12. Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
  13. Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
  14. Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».

Технические характеристики

Параметр Значение Примечание
Длина, мм Глубина – 800 мм
Ширина, мм См. таблицу габаритных размеров
Цвет панелей RAL 9003 (белый)
Цвет профилей RAL 9006 (серебро)
Цвет Подушки черного цвета
Управление Выключатель/блоки управления DCUH-3 или DCUT-3
