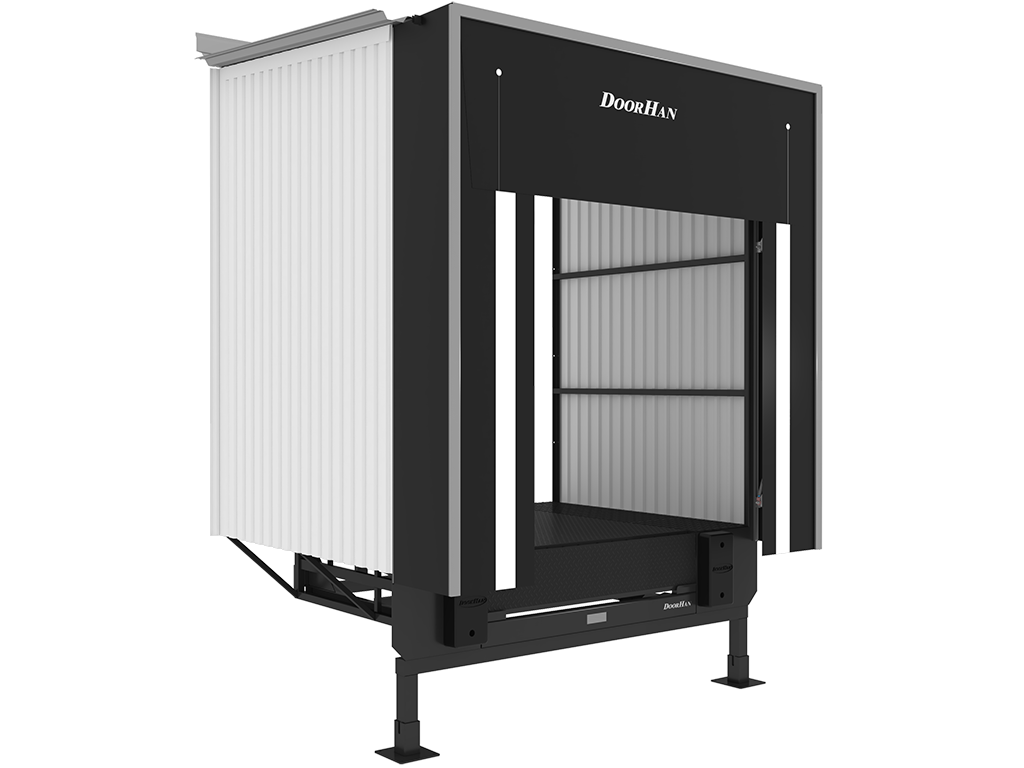

Официальный представительПерегрузочный тамбур облегченной серии DHOUSL выпускается для уравнительных платформ с поворотной аппарелью. Он отличается более легкой и технологичной конструкцией — стены и крыша выполнены из профлиста. Доборные элементы (нащельники), которые входят в комплект стандартной поставки, делают соединение тамбура и здания максимально герметичным. Установка осуществляется при помощи накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. Все соединения конструкции — сварные.
Преимущества
- Теплоэффективность и экономия пространства
Установка снаружи здания обеспечивает сохранение температурного режима и экономию пространства внутри помещений. - Быстрый монтаж
Быстрый монтаж за счет поставки предварительно собранных узлов. - Отведение атмосферных осадков
Конструкция крыши тамбура обеспечивает отвод осадков в сторону от герметизатора и грузовика. - Возможность модернизации
Возможность модернизации без перестройки основного здания.
Дизайн
Цветовые решения по карте RAL (цвет каркаса и фермы).
- RAL 5005 (синий, стандартный цвет)
- RAL 9005 (черный, стандартный цвет)
- Нестандартный цвет по карте RAL (наценка)
Цветовые решения по карте RAL (цвет стен)
- RAL 9003 (белый, стандартный цвет)
- RAL 9006 (серебристый)
- RAL 7004 (серый)
- RAL 1014 (бежевый)
- RAL 6005 (зеленый)
- RAL 5005 (синий)
- RAL 7016 (антрацит)
- RAL 3000 (красный)
- RAL 3005 (бордовый)
- RAL 8017 (коричнево-красный)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 3,440 |
| Высота конструкции, м | 4,561–5,161 |
| Длина конструкции, м | 2,03–4,95 |
Конструкция
- Доборные элементы
- Стена
- Опоры
- Крыша
- Ферма
Подготовка строительного объекта
W — ширина тамбура.
L — высота тамбура.
Способы монтажа
- На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен.
- На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.
Монтаж также можно осуществлять на стены из различных материалов (бетон, кирпич, металл, дерево, сэндвич-панели толщиной от 50 до 200 мм).
Стандартные конструктивные решения
Модель тамбура DHOUSL 90. Тамбур перегрузочный прямой (90°) легкой серии под уравнительную платформу встроенного и консольного типа с поворотной и выдвижной аппарелью.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 90° |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 000, 3 200, 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800–2 400 (шаг 200) |
| Hh, мм Высота уравнительной платформы | 600 или 700 |
Модель тамбура DHOUSL 60. Тамбур перегрузочный косой (60°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 60°; исполнение 1 – повернут вправо, исполнение 2 – повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
Модель тамбура DHOUSL 45. Тамбур перегрузочный косой (45°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 45°; исполнение 1 – повернут вправо, исполнение 2 – повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
Модель тамбура DHOUSL 30. Тамбур перегрузочный косой (30°) легкой серии под уравнительную платформу с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| A°. Угол примыкания к зданию склада | 30°; исполнение 1 – повернут вправо, исполнение 2 – повернут влево (вид изнутри здания на улицу) |
| Hd, мм Ширина герметизатора | 3 400 |
| Bd, мм Высота герметизатора | 3 400 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000, 2 300, 2 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000 |
| Hh, мм Высота уравнительной платформы | 600 |
Базовая комплектация
- Материал стен — профилированные листы С20; материал крыши — профилированные листы С44.
- Исполнение под установку любого бампера (на выбор).
Дополнительная комплектация
- Без стен и крыши.
- Исполнение для выступа пандуса здания от 1 до 500 мм (пандус здания выступает на 1–500 мм относительно стены здания).
- Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BS500х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 500 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BS800х255х205». Построен на базе бампера 450 × 250 × 100 мм. Бампер стальной 800 × 255 × 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Светодиодный светильник с кронштейном для освещения дока.
- Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет — RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
- Ограждения устанавливаются внутри здания и предназначены для защиты стен здания от повреждения автопогрузчиком. Они обеспечивают правильное и безопасное движение автопогрузчика по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, кроме того они могут иметь произвольную форму и быть изготовлены по эскизам заказчика. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
- Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная высота, м | 4,961 | |
| Минимальная высота, м | 4,73 | |
| Максимальная длина, м | 4,950 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 3,44 | |
| Снеговая нагрузка, кг/м² | 100 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | Стандартные цвета фермы и каркаса, любой другой цвет (опционально) |
| Цвет | RAL 9003 (белый), RAL 9006 (серебристый), RAL 7004 (серый), RAL 1014 (бежевый), RAL 6005 (зеленый), RAL 5005 (синий), RAL 7016 (антрацит), RAL 3000 (красный), RAL 3005 (бордовый), RAL 8017 (коричнево-красный) | Стандартный цвет стен – RAL 9003 (белый), любой другой цвет (опционально) |
