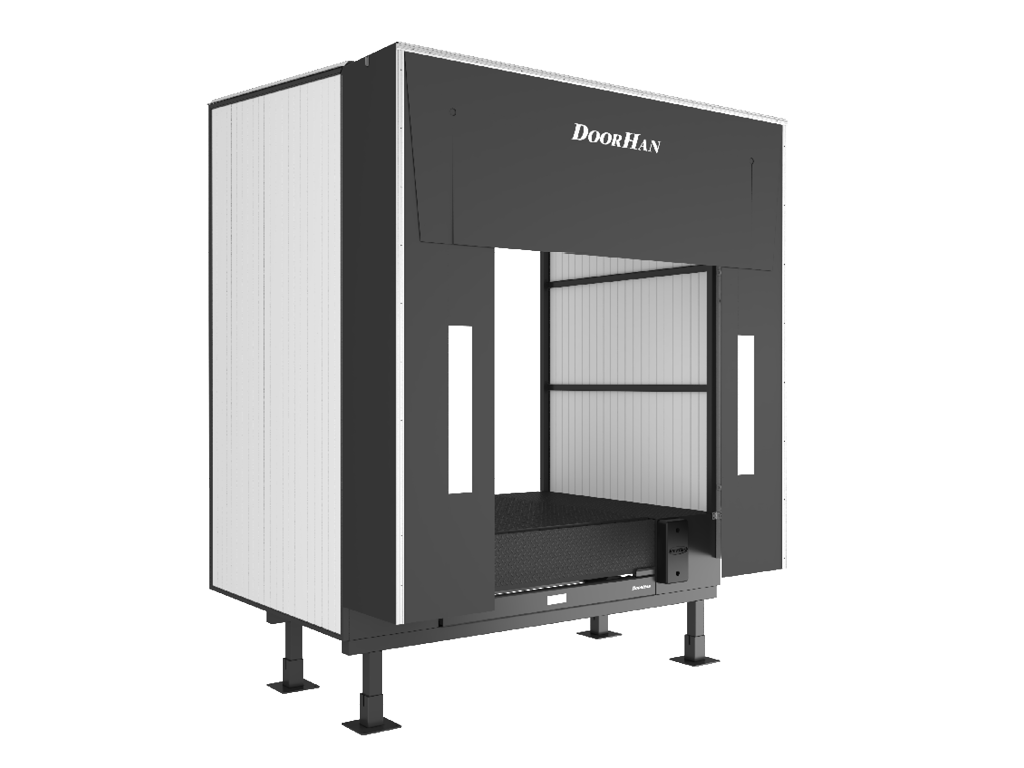

Официальный представительБлагодаря своей конструкции перегрузочный тамбур стандартной серии DHOUS может использоваться со всеми видами герметизаторов и уравнительных платформ с поворотной и выдвижной аппарелью. Установка осуществляется при помощи накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. Все соединения конструкции – сварные.
Преимущества
- Теплоэффективность и экономия пространства
Установка снаружи здания обеспечивает сохранение температурного режима и экономию пространства внутри помещений. - Универсальность конструкции
Может использоваться со всеми видами герметизаторов и уравнительных платформ, как с поворотной, так и с выдвижной аппарелью. - Отведение атмосферных осадков
Конструкция крыши тамбура обеспечивает отвод осадков в сторону от герметизатора и грузовика. - Возможность модернизации
Возможность модернизации без перестройки основного здания.
Дизайн
Цветовые решения по карте RAL (цвет каркаса и фермы).
- RAL 5005 (синий, стандартный цвет)
- RAL 9005 (черный, стандартный цвет)
- Нестандартный цвет по карте RAL (наценка)
Цветовые решения по карте RAL (цвет стен)
- RAL 9003 (белый, стандартный цвет)
- RAL 9006 (серебристый)
- RAL 7004 (серый)
- RAL 1014 (бежевый)
- RAL 6005 (зеленый)
- RAL 5005 (синий)
- RAL 7016 (антрацит)
- RAL 3000 (красный)
- RAL 3005 (бордовый)
- RAL 8017 (коричнево-красный)
Таблица размеров
| Параметр | Показатель |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 3,7–6,6 |
| Длина конструкции, м | 2,030–7,648 |

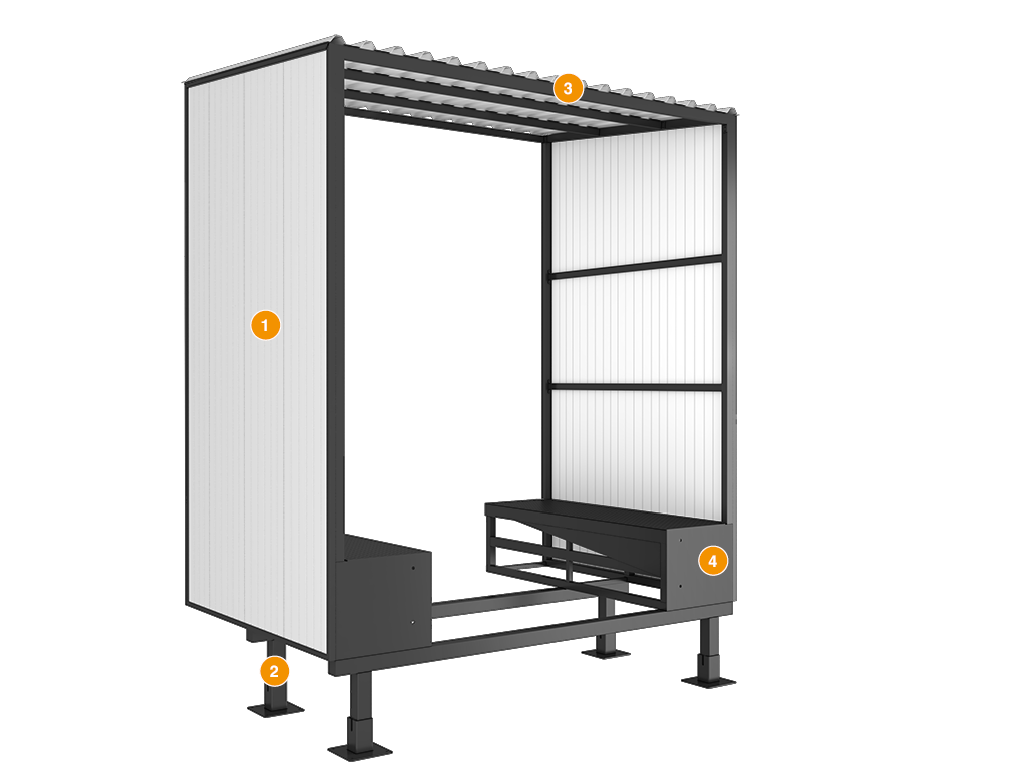

Конструкция
- Стена
- Опоры
- Крыша
- Ферма
Подготовка строительного объекта
W — ширина тамбура.
L — высота тамбура.
Способы монтажа
- На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен. На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.
- Возможность монтажа на стены из различных материалов (бетон, металл, сэндвич-панели толщиной от 50 до 200 мм).
Стандартные конструктивные решения
Модель тамбура DHOUS 90. Тамбур перегрузочный прямой (90°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800, 3 000, 3 200, 3 400, 3 600 |
| Bd, мм Высота герметизатора | 2 800, 3 000, 3 200, 3 300, 3 400, 3 800 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000–4 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000, 2 200, 2 400 |
| Hh, мм Высота уравнительной платформы | 600, 700, 800 |
| A°. Угол примыкания к зданию склада | 90 |
| Уклон крыши | Вперед (по умолчанию), вправо, влево (взягляд с улицы) |
Модель тамбура DHOUS 60. Тамбур перегрузочный косой (60°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800, 3 000, 3 200, 3 400, 3 600 |
| Bd, мм Высота герметизатора | 2 800, 3 000, 3 200, 3 300, 3 400, 3 800 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000–4 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000, 2 200, 2 400 |
| Hh, мм Высота уравнительной платформы | 600, 700, 800 |
| A°. Угол примыкания к зданию склада | 60; повернут вправо или влево (вид изнутри здания на улицу) |
Модель тамбура DHOUS 45. Тамбур перегрузочный косой (45°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800, 3 000, 3 200, 3 400, 3 600 |
| Bd, мм Высота герметизатора | 2 800, 3 000, 3 200, 3 300, 3 400, 3 800 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000—4 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000, 2 200, 2 400 |
| Hh, мм Высота уравнительной платформы | 600, 700, 800 |
| A°. Угол примыкания к зданию склада | 45; повернут вправо или влево (вид изнутри здания на улицу) |
Модель тамбура DHOUS 30. Тамбур перегрузочный косой (30°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
|---|---|
| Hd, мм Ширина герметизатора | 2 800, 3 000, 3 200, 3 400, 3 600 |
| Bd, мм Высота герметизатора | 2 800, 3 000, 3 200, 3 300, 3 400, 3 800 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | 2 000—4 500 |
| Bh, мм Ширина уравнительной платформы | 1 800, 2 000, 2 200, 2 400 |
| Hh, мм Высота уравнительной платформы | 600, 700, 800 |
| A°. Угол примыкания к зданию склада | 30; исполнение 1 – повернут вправо, исполнение 2 – повернут влево (вид изнутри здания на улицу) |
Базовая комплектация
- Материал стен – сэндвич-панель (цвет снаружи и внутри RAL 9003); материал крыши – профилированные листы С44 (оцинкованные).
- Исполнение для выступа пандуса здания 0 мм (пандус здания заподлицо со стеной здания).
- Исполнение под установку любого бампера (на выбор).
Дополнительная комплектация
- Без стен и крыши.
- Исполнение для выступа пандуса здания от 1 до 500 мм (пандус здания выступает на 1–500 мм относительно стены здания).
- Утепление крыши тамбура сэндвич-панелями.
- Исполнение стен – из профлиста С20. Десять стандартных цветов: RAL 9003 (белый), RAL 9006 (серебристый), RAL 7004 (серый), RAL 1014 (бежевый), RAL 6005 (зеленый), RAL 5005 (синий), RAL 7016 (антрацит), RAL 3000 (красный), RAL 3005 (бордовый), RAL 8017 (коричнево-красный).
- Исполнение стен – из любого профлиста. Цвет по образцу заказчика.
- Комплектование тамбура доборными элементами для обрамления стыка тамбура со стеной здания склада.
- Артикул «BR250x250x100». Базовый бампер резиновый 250 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BR450x250x100». Базовый бампер резиновый 450 × 250 × 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRC510х250х330». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 510 × 250 × 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM610х250х175». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 610 × 250 × 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM600х364х110». Построен на базе бампера 450 × 250 × 100 мм. Бампер резиновый 600 × 364 × 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 × 250 × 100 мм. Бампер 465 × 250 × 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 × 250 × 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличение продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
- Светодиодный светильник с кронштейном для освещения дока.
- Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке, а также предотвращения повреждения герметизаторов и стен здания. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет RAL2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.
- Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
Ограждения устанавливаются внутри здания и предназначены для предотвращения повреждения стен здания автопогрузчиком, обеспечивая правильное и безопасное его движение по складскому помещению и при подъезде к доку. Ограждения представляют собой круглые трубы диаметром 100–159 мм, они также могут иметь произвольную форму и выполняются по эскизам заказчика. Базовый цвет – RAL 2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение. - Столбики отбойные предназначены для предотвращения повреждений угловых стоек ворот при наезде автопогрузчика, устанавливаются перед ними внутри помещения. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL 2004, есть возможность покраски в любой цвет по карте RAL, а также горячеоцинкованное исполнение.
Технические характеристики
| Параметр | Значение | Примечание |
|---|---|---|
| Максимальная высота, м | 6,6 | |
| Максимальная длина, м | 7,648 | |
| Минимальная высота, м | 3,7 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 2 800–3 600 | |
| Снеговая нагрузка, кг/м² | 100 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | Стандартные цвета фермы и каркаса, любой другой цвет (опционально) |
| Цвет | RAL 9003 (белый), RAL 9006 (серебристый), RAL 7004 (серый), RAL 1014 (бежевый), RAL 6005 (зеленый), RAL 5005 (синий), RAL 7016 (антрацит), RAL 3000 (красный), RAL 3005 (бордовый), RAL 8017 (коричнево-красный) | Стандартный цвет стен – RAL 9003 (белый), любой другой цвет (опционально) |
