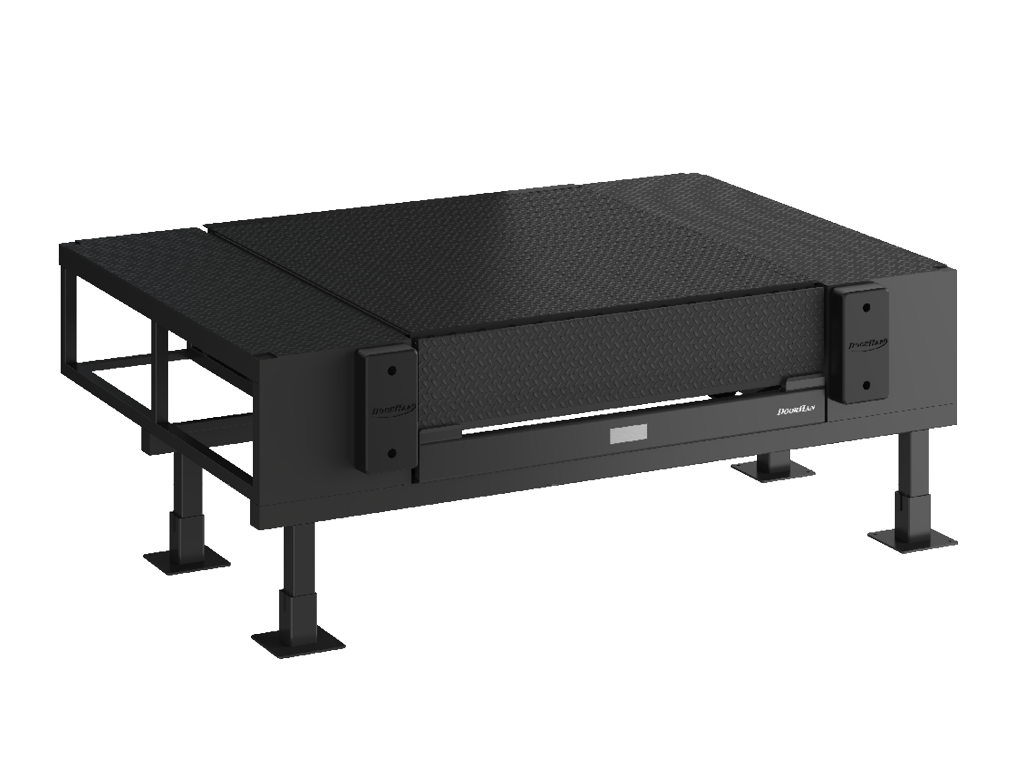

Выносные фермы серий FEH и FET предназначены для установки уравнительных платформ за пределами здания. Они устанавливаются на открытых рампах или напротив проемов ворот там, где невозможно выполнить приямок в полу склада для уравнительной платформы. Одним из достоинств выносных ферм является возможность их модернизации без изменения конструкции основного здания.
Преимущества
- Экономия пространства
Установка снаружи здания обеспечивает экономию пространства внутри складского комплекса. - Универсальность конструкции
Конструкция позволяет использовать все виды уравнительных платформ как с поворотной, так и выдвижной аппарелью. - Быстрый монтаж
Простота конструкции и поставка предварительно собранных узлов обеспечивают быстрый монтаж фермы. - Возможность модернизации
Возможность модернизации без перестройки основного здания.
Дизайн
Тип поверхности
Цветовые решения по карте RAL
- RAL 9005 (черный, стандартный цвет)
- RAL 5005 (синий, стандартный цвет)
- Нестандартный цвет по карте RAL (наценка)
Таблица размеров
| Параметр | Показатель |
| Ширина конструкции, м | 3–3,6 |
| Высота конструкции, м | 0,9–1,4 |
| Длина конструкции, м | 2,030–7,648 |

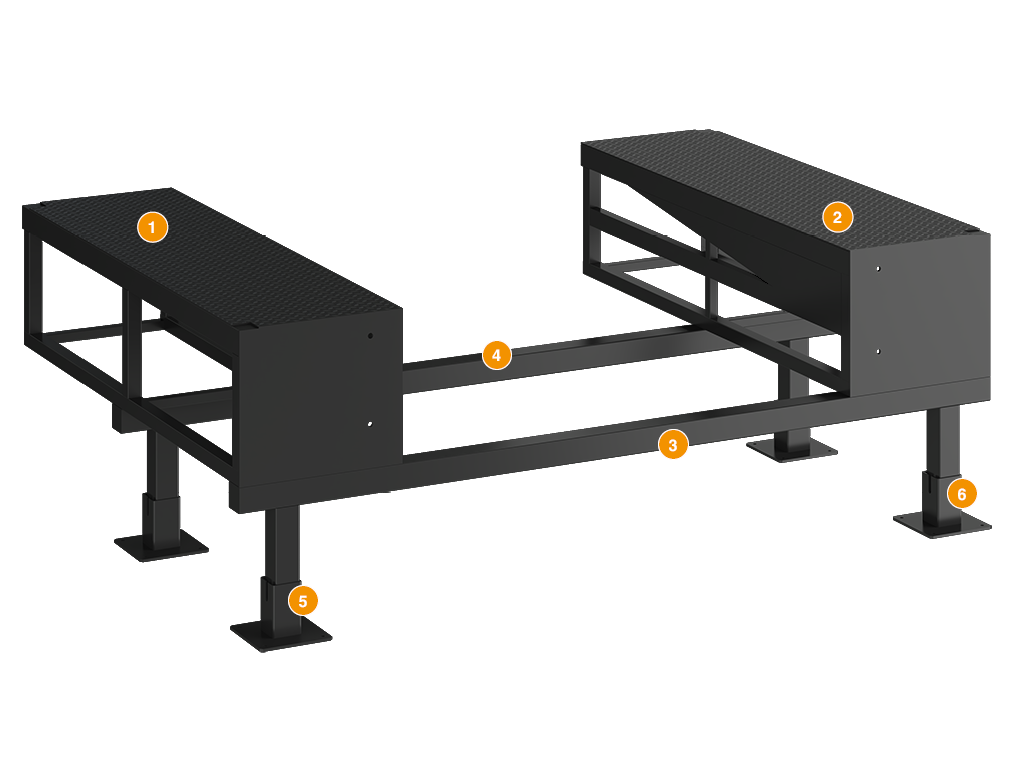

Конструкция
- Тумба левая
- Тумба правая
- Передняя опорная балка
- Задняя опорная балка
- Промежуточная опорная балка
- Опора левая
- Опора правая
Подготовка строительного объекта
W – ширина фермы.
B – длина фермы.
H – высота фермы.
Способы монтажа
- На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 × 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен.
- На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались.
Стандартные конструктивные решения
Модель фермы выносной FEH 90. Ферма выносная прямая (90°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 90 |
Модель фермы выносной FET 90. Ферма выносная прямая (90°) под уравнительную платформу с выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 90 |
Моделель фермы выносной FEH 60. Ферма выносная косая (60°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
Модель фермы выносной FEH 45. Ферма выносная косая (45°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
Модель фермы выносной FEH 30. Ферма выносная косая (30°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
Модель фермы выносной FET 45. Ферма выносная косая (45°) под уравнительную платформу с выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
Модель фермы выносной FET 60. Ферма выносная косая (60°) под уравнительную платформу с выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
Модель фермы выносной FET 30. Ферма выносная косая (30°) под уравнительную платформу с выдвижной аппарелью встроенного типа.
Параметры данной модификации
| Усл. обозначение, наименование параметра | Расчетная формула |
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | Любая |
| Bh, мм Ширина уравнительной платформы | Любая |
| Hh, мм Высота уравнительной платформы | Любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
Дополнительная комплектация
- Направляющие для колес предназначены для обеспечения быстрой и точной парковки автомобиля в доке и защиты герметизаторов и стен здания от повреждений. Направляющие разработаны таким образом, чтобы свести к минимуму возможный контакт с ободом колеса автомобиля. Они представляют собой стальные трубы диаметром 159 мм с отводами для крепления. Базовый цвет – RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение. Направляющие устанавливаются на площадке перед доком двумя способами: на анкерных болтах и с помощью бетонирования.
- Столбики отбойные предназначены для защиты угловых стоек ворот от повреждений в случае наезда автопогрузчика. Столбики устанавливают внутри помещения перед стойками. Диаметр отбойного столбика – от 100 до 159 мм. Базовый цвет – RAL2004, также возможны покраска в любой цвет по карте RAL или горячеоцинкованное исполнение.
- Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
- Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи».
Технические характеристики
| Параметр | Значение | Примечание |
| Максимальная высота, м | 1,4 | |
| Максимальная длина, м | 7,348 | |
| Минимальная высота, м | 0,8 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 2 800–3 600 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | Cтандартные цвета фермы, любой другой цвет (опционально) |
