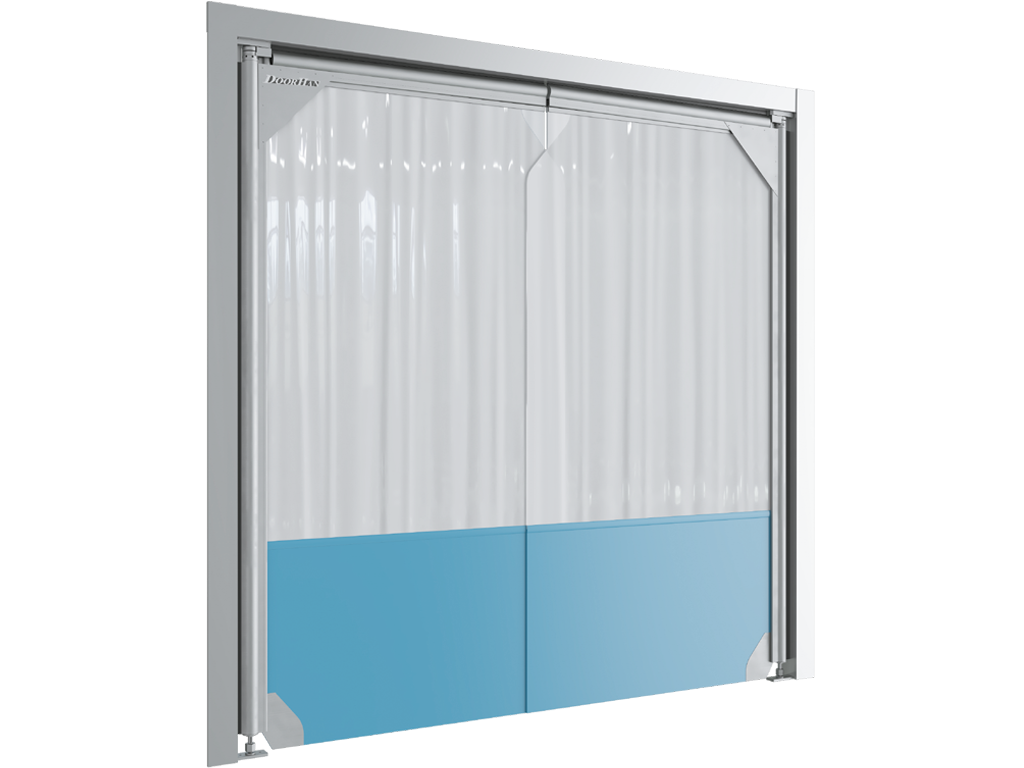

Пленочные маятниковые двери серии SSD

Распашные пленочные ПВХ-ворота предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция ворот позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них. Ворота отличаются бесшумной работой, простой эксплуатацией и быстрой очисткой.

Пленочные маятниковые двери серии SSD

Преимущества

  • Универсальность применения — Могут использоваться на предприятиях пищевой промышленности.
  • Различные модификации — Возможность исполнения одностворчатой и двустворчатой конструкции.
  • Фиксация створки — Фиксация створки при открывании на 90 градусов.
  • Расширенная базовая комплектация — Окно входит в базовую комплектацию.

Дизайн

Тип поверхности

  • Гладкая

Таблица размеров

Параметр Показатель
Высота конструкции, м 2–3
Ширина конструкции, м 0,7–3

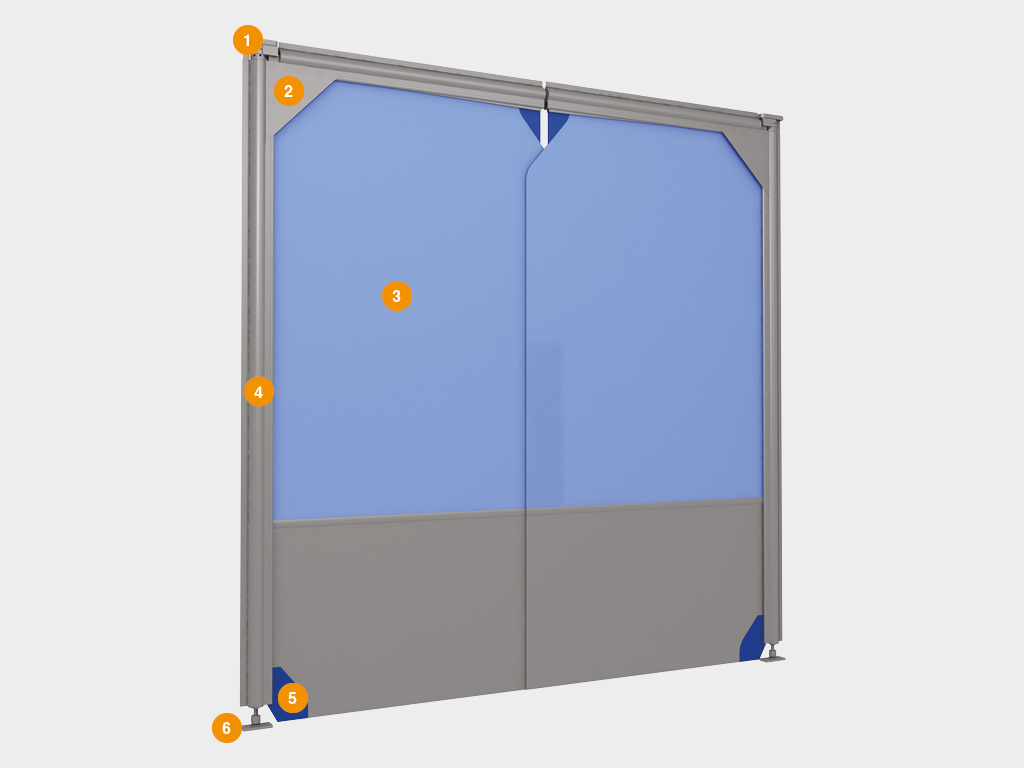

Конструкция

Пленочные маятниковые двери серии SSD

  1. Распашной механизм
  2. Косынка
  3. Полотно ПВХ, створка ворот
  4. Профиль алюминиевый
  5. Защитные накладки
  6. Опора в сборе

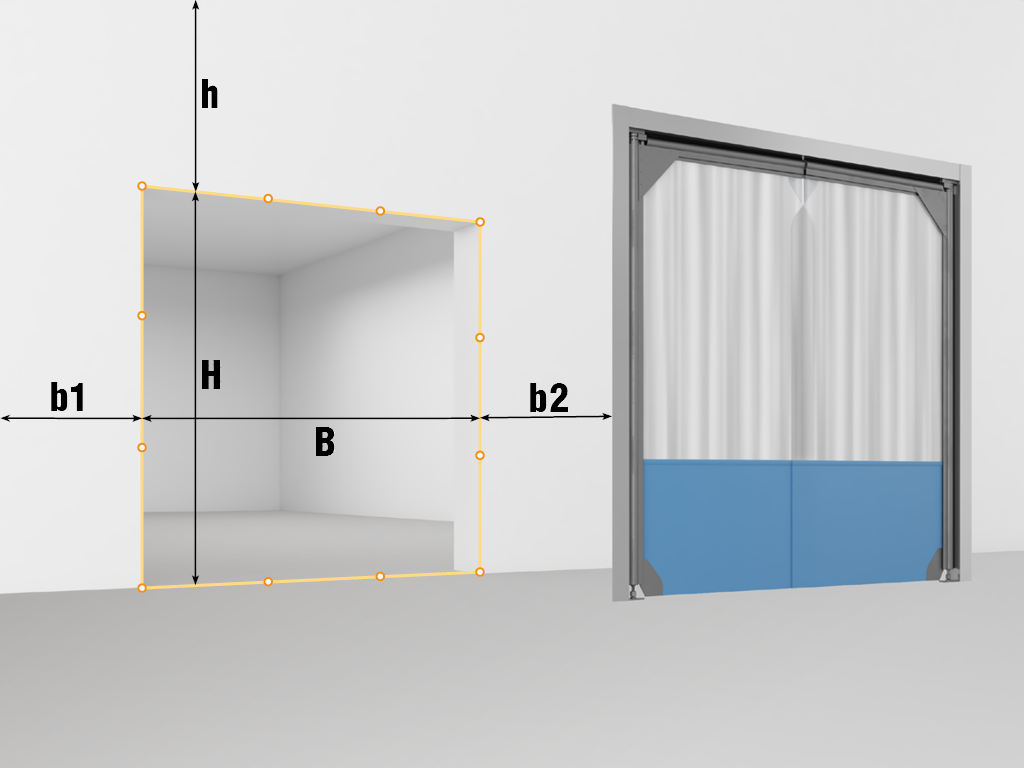

Подготовка строительного объекта

Пленочные маятниковые двери серии SSD

H – высота проема.

B – ширина проема.

h – притолока (расстояние от верха проема до потолка).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 – наименьшая величина.

Способы монтажа

Установка распашных пленочных ворот производится внутри проема.

Стандартные конструктивные решения

  1. Прозрачное полотно.
  2. Верхняя часть полотна прозрачная, нижняя – непрозрачная.
  3. Полотно с прозрачной панелью.
  4. Одна створка.

Параметры данной модификации распашных пленочных ворот

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 700, 800, 900, 1 000, 1 100, 1 200, 1 300, 1 400, 1 500
H, мм Высота проема 2 000, 2 100, 2 200, 2 300, 2 400, 2 500, 2 600, 2 700, 2 800, 2 900, 3 000
  1. Две створки

Параметры проема для данной модификации

Усл. обозначение, наименование параметра Расчетная формула
B, мм Ширина проема 1 200–3 000
H, мм Высота проема 2 000–3 000

Базовая комплектация

  1. Створка.
  2. Рама.

Дополнительная комплектация

  1. Окантовка проема вертикальная.
  2. Окантовка проема горизонтальная.
  3. Столб отбойный.

Технические характеристики

Параметр Значение Примечание
Толщина, мм 7 Стандартная пленка/морозостойкая пленка
Плотность, г/см³ 1,22/1,18 Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм² 16/11,5 Стандартная пленка/морозостойкая пленка
Относительное удлинение, % 340/390 Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С 0,14
Звукоизоляция, дБ, класс (ГОСТ 31174) 35
Светопрозрачность, % 80
Твердость, HSA 75/63 Стандартная пленка/морозостойкая пленка
Предел огнестойкости, мин Затухает, не горит
Диапазон рабочих температур, °С -15…+50/-25…+30 Стандартная пленка/морозостойкая пленка
