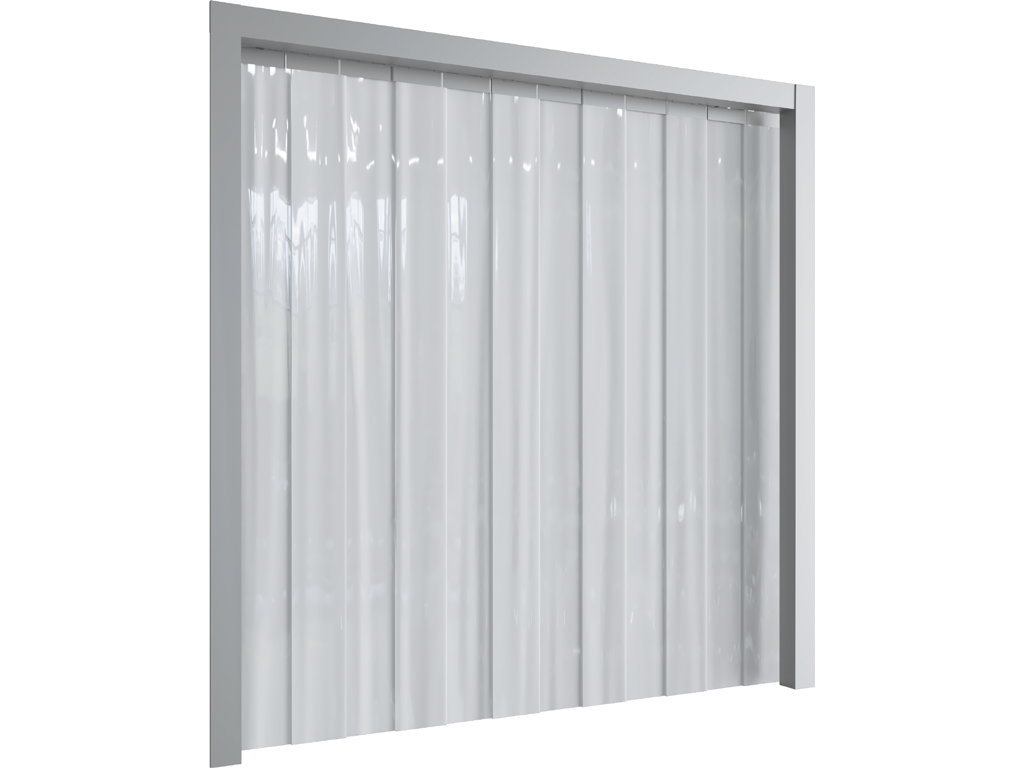

Пленочные полосовые завесы серии FC

Полосовые пленочные завесы предназначены для изоляции и сохранения микроклимата помещений на объектах промышленного, складского, торгового и другого назначения. Конструкция полосовых пленочных завес позволяет им возвращаться в исходное положение и автоматически смыкаться сразу после прохода сквозь них.

Преимущества

• Простота обслуживания — Не требуют технического обслуживания.
• Простота монтажа — Конструкция крепежа полосовых завес обеспечивает максимально простой монтаж.
• Безопасность — Безопасны за счет отсутствия жестких и выступающих элементов.
• Привлекательная цена — Бюджетное решение для изоляции и сохранения микроклимата помещений промышленного, складского, торгового и другого назначения.

Дизайн

Тип поверхности

• Гладкая

Таблица размеров

Параметр	Показатель
Ширина проема, мм	Без ограничений по ширине
Высота проема, мм	От 2 500 до 4 500 в зависимости от размера пленки
Размеры пленки (Ширина х Толщина), мм	200 × 2/300 × 3/400 × 4

Конструкция

1. Кронштейн «гребенка»
2. Пластина монтажная
3. Пленка

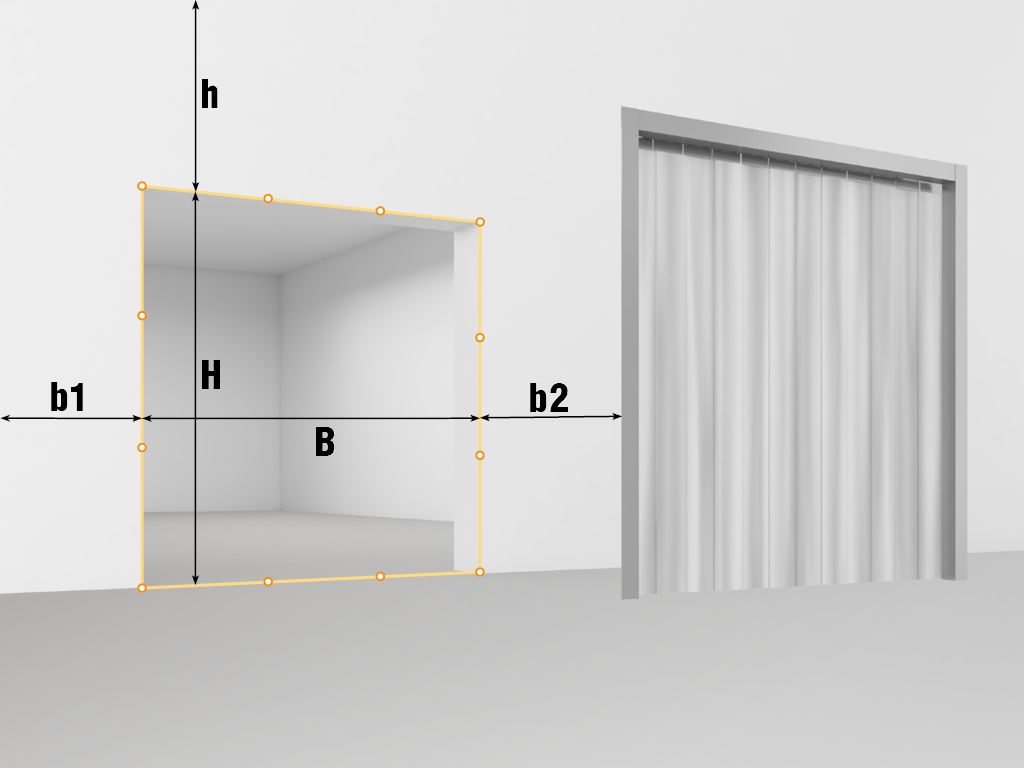

Подготовка строительного объекта

H — высота проема.

B — ширина проема.

h  — притолока (расстояние от верха проема до потолка).

b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере Н и В за итоговый размер принимается наибольшая величина, при замере h, b1 и b2 — наименьшая величина.

Способы монтажа

1. Установка полосовой пленочной завесы производится внакладку на проем
2. Установка полосовой пленочной завесы производится внутри проема

Стандартные конструктивные решения

Полосовая пленочная завеса ПВХ

Параметры проема полосовых пленочных завес ПВХ

Усл. обозначение, наименование параметра	Расчетная формула
H1, мм Высота проема внутри	2 600/3 500/4 500
H2, мм Высота проема снаружи	2 600/3 500/4 500
B, мм Ширина проема	любая
P%, Плотность перекрытия	50/100; 33/66/100; 50/75/100

Базовая комплектация

1. Пленка
2. Крепление выполнено из оцинкованной стали

Дополнительная комплектация

1. Крепление выполнено из нержавеющей стали

Технические характеристики

Параметр	Значение	Примечание
Плотность, г/см³	1,22/1,18	Стандартная пленка/морозостойкая пленка
Светопрозрачность, %	80
Относительное удлинение, %	340/390	Стандартная пленка/морозостойкая пленка
Теплопроводность, Вт/м*°С	0,14
Звукоизоляция, дБ, класс (ГОСТ 31174)	35
Диапазон рабочих температур, °С	от -15 до +30/от -25 до +30	Стандартная пленка/морозостойкая пленка
Предел прочности на растяжение, Н/мм²	16/11,5	Стандартная пленка/морозостойкая пленка
