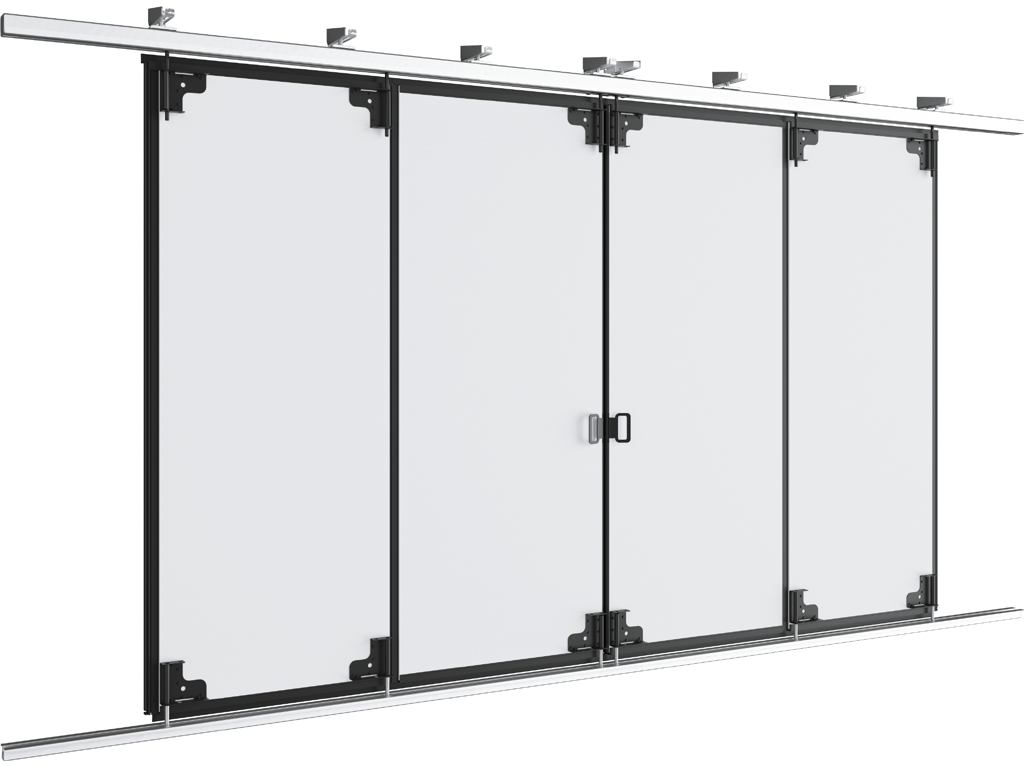

Промышленные откатные ворота с нижней направляющей серии ISG-LG

Ворота предназначены для установки в помещениях, где требуется перекрыть большие по размеру проемы (шириной до 30 000 мм и высотой до 10 000 мм): в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов и пр.

Зона применения

• Промышленные объекты с большими проемами — Цеха предприятий тяжелого машиностроения, металлообработки, ТЭЦ и энергетические комплексы, предприятия нефтегазовой отрасли — откатные промышленные ворота с нижней направляющей для широких проемов.
• Складские и логистические комплексы — Терминалы загрузки и разгрузки фур, логистические парки, распределительные центры — откатные металлические ворота для складов и логистических хабов.
• Сельскохозяйственные комплексы — Ангары под сельхозтехнику, элеваторы, зернохранилища, фермы, склады удобрений — откатные ворота для агропромышленных предприятий и животноводческих комплексов.
• Ангары большой и малой авиации — Ангары в аэропортах, частные терминалы, авиабазы — откатные ворота с нижней направляющей для ангаров и авиационных объектов.

Преимущества

• Надежность роликовой опоры — Роликовая опора из высококачественной стали менее подвержена истиранию, что повышает надежность эксплуатации ворот.
• Устойчивость к ветровыми нагрузкам — Наличие нижней направляющей позволяет устанавливать ворота на объектах с высокими ветровыми нагрузками и перекрывать проемы шириной до 30 м.
• Экономия рабочего пространства — Установка ворот возможна как внутри, так и снаружи здания; при открывании полотно перемещается вдоль фасада, что позволяет значительно экономить рабочее пространство.
• Длительный срок службы ворот — Усиленная стальная комплектация обеспечивает надежность и длительный срок службы ворот.

Дизайн

Поверхность сэндвич-панели

• Гладкая

Цвета

• RAL 9003 (белый, стандартный)
• RAL 8014 (коричневый)
• RAL 5005 (синий)
• RAL 6005 (зеленый)
• RAL 3005 (бордовый)
• RAL 9006 (серебристый)
• RAL 1014 (бежевый)
• RAL 7004 (серый)
• Нестандартный цвет по карте RAL

Таблица размеров

Параметр	Показатель
Ширина проема, мм	5 000–30 000
Высота проема, мм	2 000–10 000
Притолока, мм	От 350
Пристенки, мм	От 145 (в зависимости от схемы открывания)
Толщина панели, мм	55 (для высоты проема 2–8 м), 65 (для высоты проема 8–10 м)

Размеры проема

Конструкция

1. Кронштейн крепления привода
2. Верхняя направляющая
3. Кронштейны крепления верхней направляющей
4. Кронштейн крепления верхнего ролика
5. Петля
6. Сэндвич-панель
7. Ручка
8. Ригельная задвижка
9. Нижний щеточный уплотнитель
10. Нижняя направляющая

Подготовка строительного объекта

Все замеры выполняются внутри помещения. Замер каждой величины необходимо производить как минимум в трех различных точках во избежание неточностей.

H – высота проема (расстояние от пола до верха проема).

B – ширина проема (расстояние от левого края до правого края проема).

h1 – притолока (расстояние от верха проема до препятствия).

b1/b2 – левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).

При замере H и B (высоты и ширины проема) за итоговый размер принимается наибольшая величина, при замере h1, b1, b2 — наименьшая.

Способы монтажа

1. Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены.
2. Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.

Стандартные конструктивные решения

Открывание влево.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	(B + 60) + 385 (без привода), (B + 60) + 835 (с приводом)
b2, мм Правый пристенок	145

Открывание вправо.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–15 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	145
b2, мм Правый пристенок	(В + 60) + 385 (без привода), (В + 60) + 835 (с приводом)

Двустороннее открывание.

Усл. обозначение, наименование параметра	Расчетная формула
H, мм Высота проема	2 000–10 000
B, мм Ширина проема	5 000–30 000
h, мм Высота притолоки	Не менее 350
b1, мм Левый пристенок	(В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом)
b2, мм Правый пристенок	(В + 60)/2 + 385 (без привода), (В + 60)/2 + 835 (с приводом)

Базовая комплектация

1. Полотно поставляется в сборе (стальные сэндвич-панели, петли, ролики, резиновые уплотнители).
2. Стальная верхняя направляющая.
3. Ручка.
4. Задвижки ригельные.
5. Стальная нижняя направляющая.
6. Полотно ворот упаковывается в компактную пачку панелей, соединенных между собой петлями. По периметру пачки полотна устанавливаются пенопластовые уголки. Затем пачка оборачивается воздушно-пузырчатой пленкой. Полотно и направляющие обрамляются деревянной обрешеткой.

Дополнительная комплектация

1. Калитка в алюминиевой раме. Стандартный цвет рамы – RAL 9005 (черный).
2. Окно в алюминиевой раме с заполнением прозрачным поликарбонатом толщиной 3 мм. Стандартный цвет рамы – RAL 9005 (черный).
3. Вентиляционная решетка. Стандартный цвет – RAL 9003 (белый).
4. Кабель обогрева нижней направляющей.
5. Привод SHAFT-120 или SHAFT-200. Подбирается в зависимости от площади проема.
6. Беспроводные фотоэлементы безопасности c поворотной платой для несимметричных проемов PHOTOCELL-PRO, состоящие из инфракрасного передатчика и приемника.
7. Ключ-кнопка KEYSWITCH-N для подачи управляющей команды на блок управления автоматической системы с помощью поворота ключа.
8. Сигнальная светодиодная лампа с антенной LAMP-PRO для оповещения о движении ворот.
9. Сирена SIRENA для звукового оповещения о движении ворот.
10. Пульт TRANSMITTER 4-PRO-BLACK для дистанционного управления четырьмя автоматическими устройствами.

Технические характеристики

Параметр	Значение	Примечание
Воздухонепроницаемость по ГОСТ26602.2-99, Па	50
Водонепроницаемость по ГОСТ26602.2-99, Па	50
Сопротивление ветровой нагрузке, Па, класс по ГОСТ26602.5-2001	480
Приведенное сопротивление теплопередаче, м² *°С/Вт	0,65	При толщине сэндвич-панели 55 мм
Безотказность, количество циклов открывания-закрывания, не менее	20 000	Минимальное количество циклов, при котором изготовитель гарантирует отсутствие необходимости в замене какой-либо детали
Вес полотна ворот, кг/м²	25	При толщине сэндвич-панели 55 мм
Группа горючести по ГОСТ 30244-94	Г2 (умеренно горючие)	При толщине сэндвич-панели 55 мм
Группа воспламеняемости по ГОСТ 30402-96	В2 (умеренно горючие)	При толщине сэндвич-панели 55 мм
